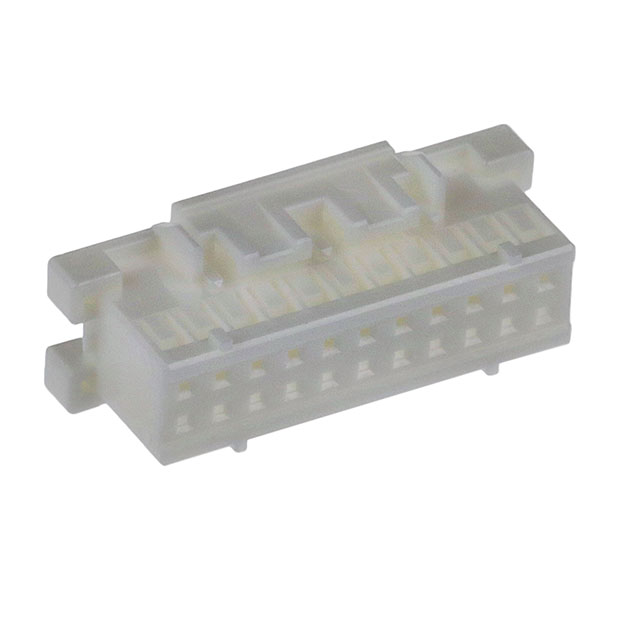

XADRP-22V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 22pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 32.2mm(长度)*12mm(高度)
供应商型号: JY-XADRP-22V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XADRP-22V

XADRP-22V概述

    XAD CONNECTOR 技术手册

    1. 产品简介


    XAD CONNECTOR 是一种适用于多种应用场合的电子连接器,特别设计用于连接 2.5mm 距离网格的线对线连接器。该连接器可以与现有的 XAD 板对线连接器插座匹配,具有内嵌型触点弹簧设计,能够在各种面板上安装,并具备可靠的锁定结构。这些连接器广泛应用于汽车电子、工业控制、通信设备等领域。

    2. 技术参数


    - 电流额定值: 3A AC/DC 最大(AWG #20)
    - 电压额定值: 250V AC/DC 最大
    - 温度范围: -25°C 到 +85°C(包括施加电流传热的影响)
    - 接触电阻: 初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻: ≥500MΩ
    - 耐压能力: 1500V AC/分钟
    - 适用电线: AWG #28 至 #20
    - 材料及表面处理: 磷青铜,镀锡(回流焊接处理)
    - 认证标准: 认证 E60389、认证 LR20812、编号 R9851219
    - 符合标准: RoHS

    3. 产品特点和优势


    - 兼容性强: 可以与现有的 XAD 连接器插座相匹配,方便系统集成和升级。
    - 稳定可靠的锁定结构: 确保连接稳固,防止意外断开。
    - 适应广泛的安装环境: 适合安装在不同类型的面板上,提供更多的灵活性。
    - 卓越的电气性能: 高电流和电压额定值,确保稳定的电力传输。
    - 环保合规: 符合 RoHS 标准,保证无铅且环保。

    4. 应用案例和使用建议


    - 应用案例: XAD CONNECTOR 广泛应用于汽车电子控制系统、工业自动化设备、通信基站等。例如,在汽车电子控制系统中,它们被用来连接传感器、控制器和其他关键部件,确保高效稳定的电力传输。
    - 使用建议:
    - 在安装过程中,注意选择合适的电线和工具进行连接,避免损坏连接器。
    - 在高温环境中使用时,应根据实际情况适当降低电流额定值,以确保安全可靠。
    - 定期检查连接器的磨损情况,及时更换已磨损的部件,确保系统的正常运行。

    5. 兼容性和支持


    - 兼容性: XAD CONNECTOR 可与现有的 XAD 连接器插座兼容,可以无缝集成到现有系统中。
    - 支持和服务: 联系 JST 获取详细的使用指南和技术支持。对于需要金镀层的产品,请咨询 JST。

    6. 常见问题与解决方案


    - 问题: 在安装过程中连接器无法正确锁定。
    - 解决方案: 检查连接器的插针和插座是否有异物或损坏,必要时更换新的连接器。
    - 问题: 连接器在高温环境下出现过热现象。
    - 解决方案: 减少通过连接器的电流,使用更大截面积的电线或者提高电线的耐温等级。
    - 问题: 连接器在多次插拔后接触电阻增大。
    - 解决方案: 检查连接器内部是否有灰尘或磨损,必要时清洁或更换连接器。

    7. 总结和推荐


    XAD CONNECTOR 是一款高性能、高可靠性、易于安装的连接器,适用于各种工业和汽车电子应用。它具备出色的电气性能和机械强度,满足严格的环境要求。综上所述,强烈推荐使用 XAD CONNECTOR 作为您的项目中的关键组件。

XADRP-22V参数

参数
触头端接 压接
针脚数 22pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 32.2mm(长度)*12mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XADRP-22V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XADRP-22V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XADRP-22V XADRP-22V数据手册

XADRP-22V封装设计

查看详情并下载
Symbol
Footprint
3D Model
