首页  >  产品百科  >  ZPDR-28V-S

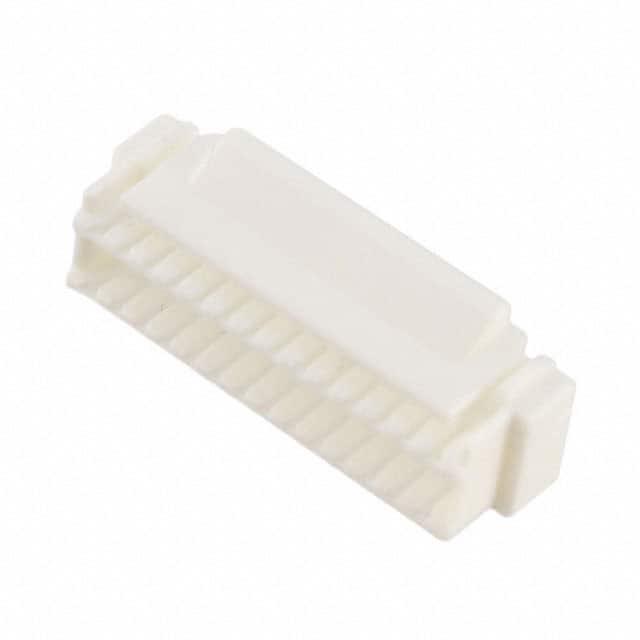

ZPDR-28V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 28pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 24.7mm(长度)*7.6mm(高度)
供应商型号: ZPDR-28V-S
供应商: 国内现货
标准整包数: 500
JST 矩形连接器 - 外壳 ZPDR-28V-S

ZPDR-28V-S概述

    电子元器件技术手册:ZPD连接器

    产品简介


    ZPD连接器是一种高密度PC板设计兼容的双排插拔式连接器,具有锁定结构,适用于需要低插入力和良好接触体验的应用场景。它采用铜合金材料,并经过镀锡处理以增强耐久性和导电性能。ZPD连接器被广泛应用于电子设备、工业自动化系统以及通信设备等领域。

    技术参数


    - 电流容量:AC/DC 2A
    - 电压等级:100V AC/DC
    - 温度范围:-25℃至+85℃(含通电温度上升)
    - 接触电阻:初始值≤30mΩ;环境测试后≤60mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压等级:AC 500V/分钟
    - 导线适用范围:直径0.08~0.21mm,AWG#28~24
    - 绝缘外径:0.8~1.2mm

    产品特点和优势


    - 双排设计:实现高密度布线,满足现代电子设备对小型化和高性能的要求。
    - 锁定装置:确保可靠连接,提高安全性。
    - 低插入力:操作便捷,减少磨损。
    - 适应性强:多种型号选择,适用不同应用场景。

    应用案例和使用建议


    - 电子设备制造:适用于手机、平板电脑等消费电子产品中。
    - 工业自动化:在工业机器人控制单元和工业控制系统中发挥重要作用。
    - 通信设施:如基站内部信号传输。
    使用建议:
    - 在安装过程中要严格按照技术手册指导进行,避免损坏连接器。
    - 保持周围环境清洁干燥,避免湿气或灰尘影响性能。
    - 定期检查连接器状态,及时更换损坏部件。

    兼容性和支持


    ZPD连接器与市面上多数PC板和相关组件兼容,具体参见制造商提供的详细兼容性列表。JST公司为购买者提供全面的技术支持服务,包括安装指南、故障排除手册以及保修政策等。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:检查连接器是否正确插入,重新压接导线。
    2. 耐压不足
    - 解决方案:检查接头是否完整无损,确保按照标准操作规范安装。
    3. 绝缘失效
    - 解决方案:确认导线尺寸符合要求,避免过热导致绝缘层损坏。

    总结和推荐


    综上所述,ZPD连接器凭借其卓越的设计理念、强大的性能指标及广泛的适用性,在众多电子元器件产品中脱颖而出。无论是家用电器还是工业应用,它都能表现出色,值得广大用户选用。同时,JST公司提供的全方位技术支持也大大提升了用户体验。强烈推荐使用这款产品。

ZPDR-28V-S参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 28pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 24.7mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ZPDR-28V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZPDR-28V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZPDR-28V-S ZPDR-28V-S数据手册

ZPDR-28V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
