NSHR-06V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 6路, 1mm节距, 1行
供应商型号: 26M-NSHR-06V-S
供应商: 云汉优选
标准整包数: 1

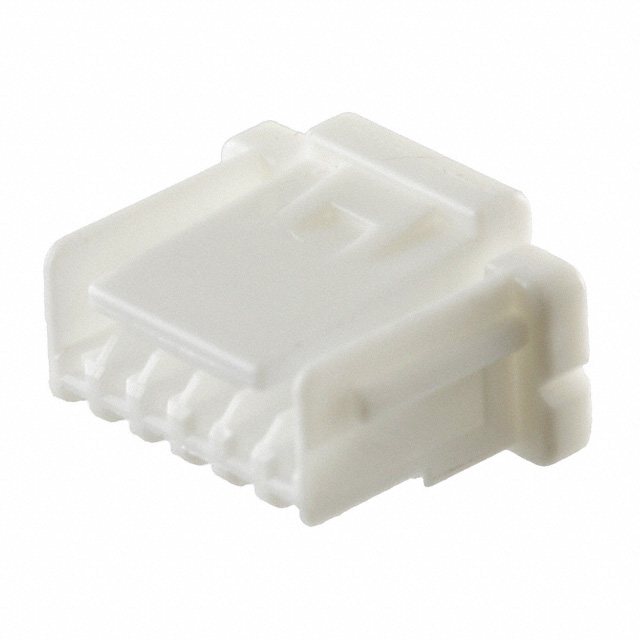

JST 矩形连接器 - 外壳 NSHR-06V-S

NSHR-06V-S概述


    产品简介


    NSH连接器是一款适用于1.0毫米间距的可分离式压接型连接器,具有低插入力的特点,能够实现更简便的配对操作。该连接器的核心设计理念类似于已经证明性能优异的SHL连接器。此款连接器采用磷青铜材质,表面经过镀锡处理,并通过回流焊接技术增强连接可靠性。其主要功能是提供可靠、高效的电连接,广泛应用于各种电子设备,如工业自动化系统、消费电子、通信设备及汽车电子等领域。

    技术参数


    - 额定电流: 1.0安培(交流/直流),适用于AWG #28规格导线。
    - 额定电压: 50伏特(交流/直流)。
    - 温度范围: -25°C至+85°C(包含电气电流产生的温升)。
    - 接触电阻: 初始值为30毫欧姆(最大值),经环境测试后为50毫欧姆(最大值)。
    - 绝缘电阻: 最小值为100兆欧姆。
    - 耐压: 500伏特交流电(持续1分钟)。
    - 适用导线: 导体尺寸为AWG #32至#28,绝缘外径为0.4毫米至0.8毫米。
    - 材料和表面处理: 磷青铜,表面经过镀锡处理(回流焊接处理)。
    - 符合标准: RoHS合规。

    产品特点和优势


    NSH连接器的主要特点如下:
    1. 易于装配: 低插入力设计使得装配过程更加简便。
    2. 安全锁定结构: 确保连接器在正常使用过程中不会意外脱落。
    3. 接触保护: 设计有助于防止接触变形,确保长期稳定性能。
    4. 清晰的声音反馈: 当连接器完全插入时,会发出明确的点击声,便于确认连接状态。
    这些特点使得NSH连接器在高可靠性要求的应用场合表现出色,具备较强的市场竞争力。

    应用案例和使用建议


    NSH连接器在工业自动化设备、消费电子产品、通信设施及汽车电子等领域都有广泛应用。例如,在某些自动化控制系统中,NSH连接器可以用于传感器和控制板之间的连接,确保数据传输的稳定性。
    对于使用NSH连接器的用户,我们建议:
    - 在选择导线时,务必注意导线的规格应符合连接器的要求。
    - 定期检查连接器的物理状态,确保其正常工作。
    - 使用专用的压接工具进行压接,以保证连接质量。

    兼容性和支持


    NSH连接器采用标准化设计,与其他电子元件具有良好的兼容性。JST公司提供了详细的用户指南和技术支持服务,用户可以通过JST公司的官方网站获取相关文档和支持。

    常见问题与解决方案


    以下是用户在使用NSH连接器时可能遇到的一些问题及其解决方法:
    - 问题: 连接器无法完全锁紧。
    - 解决方案: 检查连接器是否有损坏或变形,如有必要请更换新的连接器。

    - 问题: 接触电阻过高。
    - 解决方案: 确保导线正确安装且无损坏,同时检查连接器是否有腐蚀或污染物。

    总结和推荐


    综上所述,NSH连接器凭借其独特的设计和优良的性能,成为了一种高性能、高可靠性的电子连接解决方案。无论是从技术参数还是实际应用效果来看,NSH连接器都表现出了优秀的品质。因此,对于需要在严苛环境下工作的电子系统,我们强烈推荐使用NSH连接器。

NSHR-06V-S参数

参数
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 6pin
长*宽*高 8mm*4.2mm*6.2mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

NSHR-06V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

NSHR-06V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST NSHR-06V-S NSHR-06V-S数据手册

NSHR-06V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
