首页  >  产品百科  >  XADRP-10V

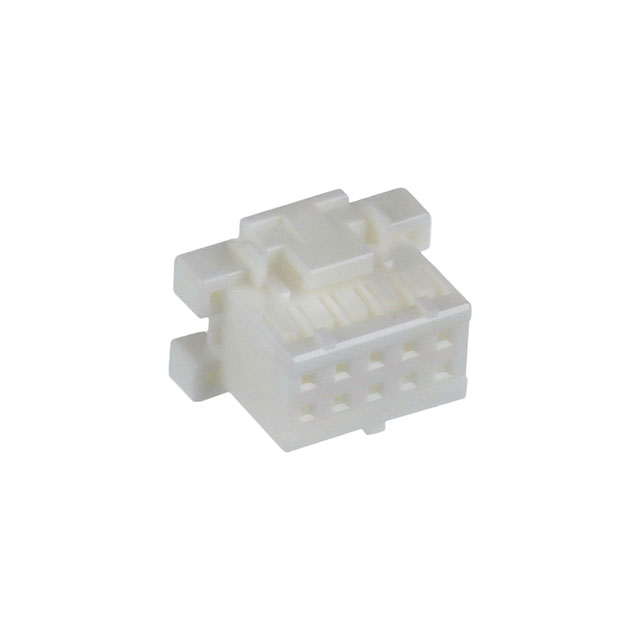

XADRP-10V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 10路, 2.5mm节距, 2行
供应商型号: 26M-XADRP-10V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XADRP-10V

XADRP-10V概述

    XAD Connector 技术手册

    1. 产品简介


    XAD Connector 是一款 2.5mm 间距的可拆卸式压接线对线连接器。该连接器可以在多种类型的面板上安装,并且可以与现有的 XAD 板对线型连接器插座相匹配。XAD Connector 的内接触刀片设计使其具备更强的稳定性,确保在各种环境下可靠运行。它广泛应用于消费电子、工业自动化、通讯设备等多个领域。

    2. 技术参数


    - 电流额定值: 最大 3A(AC/DC),适用于 AWG #20 导线
    - 电压额定值: 最大 250V(AC/DC)
    - 温度范围: -25°C 至 +85°C(包括电气电流带来的温升影响)
    - 接触电阻: 初始值最大 10mΩ;环境测试后最大 20mΩ
    - 绝缘电阻: 最小 500MΩ
    - 耐压能力: 1,500V AC/分钟
    - 适用导线: AWG #28 至 #20

    3. 产品特点和优势


    - 高可靠性: 内接触刀片设计提供了更稳定的接触,增强了整体的可靠性。
    - 宽广的工作范围: 可以在极端温度下稳定工作,适应多种环境需求。
    - 灵活安装: 可以在不同类型的面板上安装,满足多样化应用需求。
    - 安全认证: 通过 E60389 和 LR20812 认证,符合RoHS标准,确保产品质量和环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子设备内部布线
    - 工业自动化控制系统中的信号传输
    - 通讯设备中的电源和信号连接
    使用建议:
    - 在选择导线时,建议选用AWG #28至#20的导线,以保证最佳性能和耐用性。
    - 安装时请注意正确插入和锁定连接器,确保电路连接的稳定性。
    - 对于长时间高温环境下工作的场合,建议定期检查连接器的温升情况,以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性: XAD Connector 可以与现有的 XAD 板对线型连接器插座完全兼容,便于替换和升级。
    - 支持和服务: 如需进一步的技术支持或金镀层产品咨询,请联系JST公司。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良。
    - 解决方案: 确认导线已正确压接到连接器中,检查连接器是否已经正确锁定。
    - 问题: 连接器的耐压能力不足。
    - 解决方案: 检查是否超出了产品的最大电压额定值,并确保在指定的工作范围内使用。
    - 问题: 接触电阻过高。
    - 解决方案: 检查接触点是否有氧化现象,定期进行清洁和维护。

    7. 总结和推荐


    XAD Connector 是一款高性能的 2.5mm 间距可拆卸式压接线对线连接器,具有高可靠性、宽广的工作范围和广泛的兼容性。无论是消费电子、工业自动化还是通讯设备的应用,XAD Connector 都能提供稳定可靠的解决方案。强烈推荐使用此产品,特别是对于需要在恶劣环境中保持稳定连接的应用场合。

XADRP-10V参数

参数
触头端接 压接
针脚数 10pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 17.2mm*11.4mm*12mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XADRP-10V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XADRP-10V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XADRP-10V XADRP-10V数据手册

XADRP-10V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4299
10+ ¥ 1.1194
100+ ¥ 0.8825
500+ ¥ 0.82
1000+ ¥ 0.7392
库存: 4622
起订量: 1 增量: 1000
