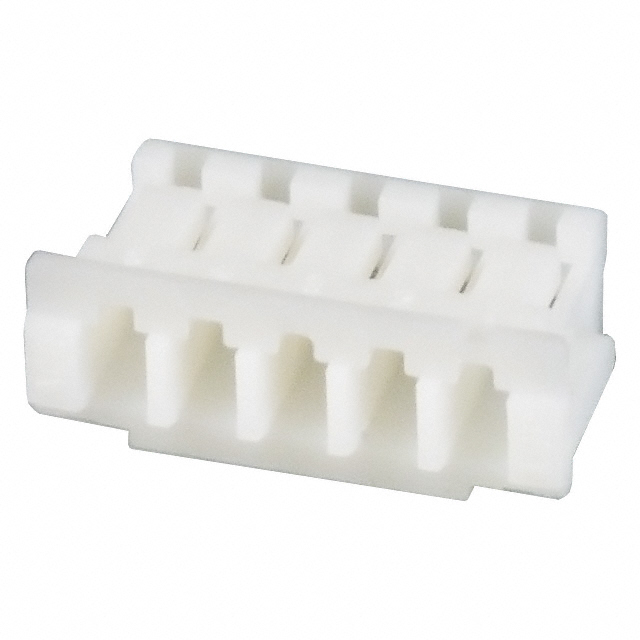

ZHR-5

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 5路, 1.5mm节距, 1行
供应商型号: 26M-ZHR-5
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 ZHR-5

ZHR-5概述

    ZH CONNECTOR 技术手册解析

    1. 产品简介


    ZH CONNECTOR 是一款设计紧凑、体积小巧的断开式压接连接器,具有多种型号以适应不同需求。该系列连接器特别适用于消费电子、通信设备和计算机周边设备等领域的应用。由于其尺寸小、可靠性高,它们被广泛用于各种电路板组装场合。

    2. 技术参数


    - 接触电阻:初始值≤20mΩ,经过环境测试后≤30mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压能力:500VAC/分钟
    - 电流承载能力:1.0A(AC/DC),适用于AWG #26导线
    - 电压等级:50V(AC/DC)
    - 温度范围:-25°C至+85°C(包含电流施加时的温度上升)
    - 适用导线规格:AWG #32至#26
    - PCB厚度适用范围:0.6mm至1.2mm,1.6mm

    3. 产品特点和优势


    - 紧凑低轮廓设计:总高度仅为5.6mm,厚度仅3.5mm,非常适合空间受限的应用场合。
    - 可靠的接触构造:接触保持片位于外壳上,便于插入操作,同时中央凹槽确保与插座可靠接触。
    - 抗变形结构:结构设计坚固耐用,能有效抵抗形变。
    - 与ZR绝缘位移连接器兼容:可与其他ZR系列的绝缘位移连接器配合使用,扩大应用范围。

    4. 应用案例和使用建议


    - 消费电子产品:例如智能手机、平板电脑、便携式医疗设备等,其特点是集成度高、体积小,需要高效利用内部空间。
    - 通信设备:如路由器、调制解调器、基站等,这些设备通常需要在有限的空间内实现高效连接。
    - 计算机周边设备:如鼠标、键盘、打印机等,这些设备对连接器的尺寸、可靠性和使用寿命有较高要求。
    使用建议:
    - 确保选择合适的导线规格,避免电流过载导致接触电阻增大。
    - 注意焊接时的温度控制,避免高温导致绝缘材料损坏。

    5. 兼容性和支持


    - 兼容性:ZH CONNECTOR 与ZR绝缘位移连接器兼容,方便组合使用。
    - 支持:用户可联系JST公司获取详细的技术支持和售后服务信息。

    6. 常见问题与解决方案


    - 问题1:插拔过程中出现松动现象
    - 解决方案:检查接触保持片是否损坏或需要清洁。
    - 问题2:接触电阻偏大
    - 解决方案:确认导线规格是否符合要求,重新进行压接操作。
    - 问题3:耐压测试未通过
    - 解决方案:检查是否有短路或不良焊接点,确保安装无误。

    7. 总结和推荐


    综上所述,ZH CONNECTOR 具有诸多优点,特别是在小型化、可靠性方面表现突出。尽管价格可能略高于一些同类产品,但其优异的性能和较长的使用寿命使其成为一种值得投资的选择。我们强烈推荐在各种紧凑型电子设备的设计中考虑使用ZH CONNECTOR,特别是针对那些对体积和重量有严格要求的应用场合。

ZHR-5参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 9mm*3.4mm*4.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
