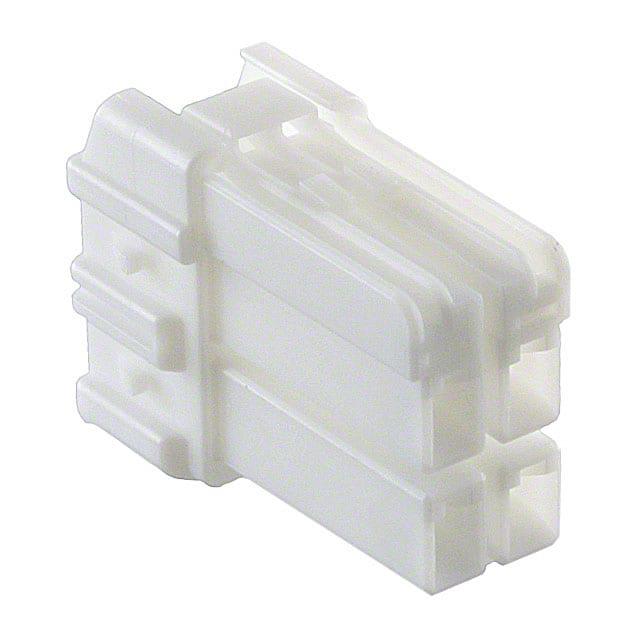

HILP-04V-1-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 2 4pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 13.8mm(长度)*19.1mm(高度)
供应商型号: 2399268
供应商: element14
标准整包数: 10
JST 矩形连接器 - 外壳 HILP-04V-1-S

HILP-04V-1-S概述

    电子元器件产品技术手册解析

    产品简介


    本产品为HIL CONNECTOR系列的3.3mm间距型线对线连接器,适用于交流电和直流电环境下的电气连接。主要用于传输电流,具备两个电路通道(AWG #18),可广泛应用于工业控制、仪器仪表、智能家居等领域。

    技术参数


    - 电流等级:5A(交流电、直流电,双电路AWG #18)
    - 电压等级:300V(交流电、直流电)
    - 温度范围:-25°C至+85°C(包括电流导致的温度升高)
    - 接触电阻:初始值≤10mΩ,环境测试后≤20mΩ
    - 绝缘电阻:最小值为1,000MΩ
    - 耐压:1,500V交流电/分钟
    - 适用导线:导体尺寸为01型AWG #24至#20,021型AWG #22至#18;绝缘外径01型为1.3至2.5mm,021型为1.5至2.7mm(使用夹持器时021型为1.5至2.5mm)

    产品特点和优势


    - 惰性锁机制:防止不完全对接。
    - 防外部力影响的盒形接触:保护连接器免受外部力的影响。
    - 极化键设计:防止错误的电路对接。

    应用案例和使用建议


    HIL CONNECTOR广泛用于需要高可靠性的工业应用中,如自动化设备、机器人、医疗仪器等。在实际使用过程中,应注意连接器的正确安装及连接线的选择。特别是在选择导线时,要确保其尺寸符合要求,以保证电流等级和可靠性。

    兼容性和支持


    该连接器设计上可以与多种电子设备兼容。对于更多的应用和详细的支持信息,可以参考“终端和连接器使用通用说明”,或直接联系JST公司获取更多详情。

    常见问题与解决方案


    - 问题:接通电源后发现电流不稳定。
    - 解决方案:检查导线尺寸是否符合要求,确认连接器是否已正确安装。

    - 问题:连接器出现发热现象。
    - 解决方案:检查电流是否超出额定值,确认环境温度是否适宜,必要时增加散热措施。

    总结和推荐


    HIL CONNECTOR以其优良的机械结构和高性能指标,在各类电气连接中表现优异。其独特的惰性锁机制和防外部力影响设计,使其在高可靠性需求的应用中占据明显优势。综合以上因素,强烈推荐在需要高可靠性和稳定电流传输的场合使用HIL CONNECTOR。

HILP-04V-1-S参数

参数
触头端接 压接
针脚数 4pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 13.8mm(长度)*19.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HILP-04V-1-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILP-04V-1-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST HILP-04V-1-S HILP-04V-1-S数据手册

HILP-04V-1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.4103 ¥ 3.6742
100+ $ 0.3782 ¥ 3.3872
500+ $ 0.3462 ¥ 3.1001
1000+ $ 0.2705 ¥ 2.4227
2500+ $ 0.2474 ¥ 2.216
5000+ $ 0.2231 ¥ 1.9979
库存: 18
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 36.74
直接购买
加入购物车
