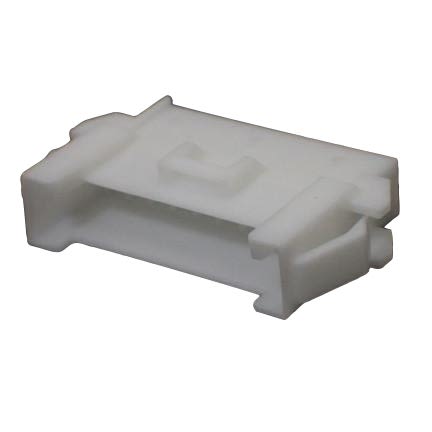

XMR-10V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 压接连接器外壳, 10路, 2.5mm节距, Single行
供应商型号: 14M-XMR-10V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XMR-10V

XMR-10V概述

    # XM Connector 技术手册

    产品简介


    XM Connector 是一种专为各种应用设计的2.5mm间距连接器。它采用压接方式,适用于线对线连接,且具有极佳的抗非插入或脱开保护能力。该系列连接器广泛应用于消费电子、工业自动化、汽车电子等领域,以确保信号传输的可靠性和稳定性。

    技术参数


    以下是XM Connector 的主要技术规格:
    - 电流等级: 3A AC/DC最大
    - 电压等级: 250V AC/DC最大
    - 温度范围: -25°C至+85°C(包括电流引起的温升)
    - 接触电阻:
    - 初始值:10mΩ最大
    - 环境测试后:20mΩ最大
    - 绝缘电阻: 500MΩ最小
    - 耐电压: 1,500V AC/分钟
    - 适用导线: AWG #28到#20(0.08至0.50mm²)
    - 适用面板厚度: 0.5至1.8mm
    - 认证: RoHS符合

    产品特点和优势


    XM Connector具备以下特点和优势:
    - 抗非插入保护: 内部保持器提供了额外的保护,防止误插和脱落。
    - 内嵌锁扣设计: 内置锁扣增加了机械稳固性。
    - 接触顺畅: 导体可顺畅插入而不会碰撞到内部障碍物。
    - 多种安装选择: 可以安装在不同类型的面板上。
    - 广泛应用: 广泛应用于各类消费电子、工业控制和汽车电子领域。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统: 在自动化生产线中,用于传感器和控制器之间的信号传输。
    2. 汽车电子: 在汽车电子系统中,用于仪表盘和控制单元的连接。
    使用建议
    1. 正确选型: 根据应用需求选择合适的电路数和导线规格。
    2. 注意安装方向: 按照规定方向插入,确保导体顺利插入且无阻碍。
    3. 严格管理: 遵循标准操作程序进行压接和安装,确保质量。

    兼容性和支持


    XM Connector 可与其他兼容标准的连接器及设备配合使用。厂商提供详尽的技术支持和售后服务,如需更多信息请联系JST。

    常见问题与解决方案


    问题1: 接触不良
    解决方法:
    - 检查导体是否正确插入。
    - 检查接触点是否有氧化或污垢,必要时清洁。
    问题2: 脱落或误插
    解决方法:
    - 确保使用正确的保持器。
    - 仔细检查锁扣是否正常工作。

    总结和推荐


    XM Connector是一款高性能的2.5mm间距连接器,具有出色的机械和电气性能。它在工业自动化、汽车电子等领域表现出色,能够满足不同应用场景的需求。强烈推荐给需要稳定、可靠的连接解决方案的用户。
    通过详细的技术参数和丰富的产品特点,XM Connector展示了其在各个领域的强大竞争力。如果您的项目要求高度可靠的信号传输和稳定的机械连接,那么XM Connector无疑是一个值得信赖的选择。

XMR-10V参数

参数
触头端接 压接
针脚数 10pin
类型 Latch Lock,Receptacle
颜色 -
触头类型 Male Pin
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XMR-10V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMR-10V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XMR-10V XMR-10V数据手册

XMR-10V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2029
10+ ¥ 1.1829
30+ ¥ 0.9356
100+ ¥ 0.7886
300+ ¥ 0.7217
500+ ¥ 0.6683
库存: 500
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 1.2
