XADRP-12V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 12路, 2.5mm节距, 2行
供应商型号: 26M-XADRP-12V
供应商: 云汉优选
标准整包数: 1

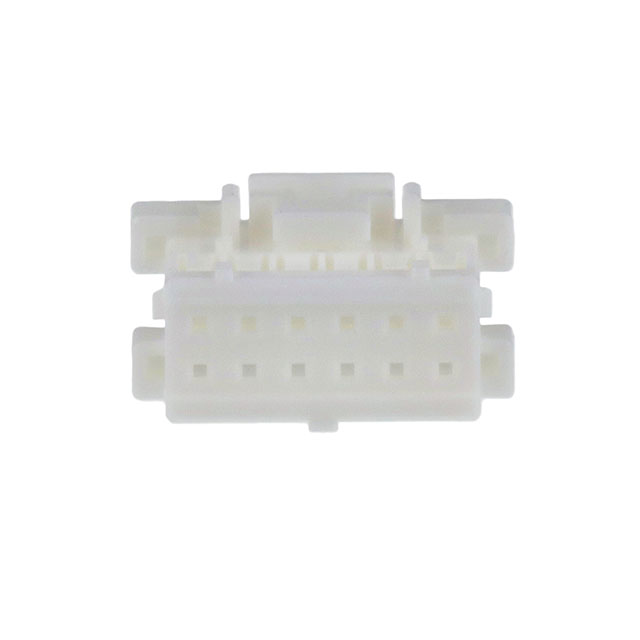

JST 矩形连接器 - 外壳 XADRP-12V

XADRP-12V概述

    XAD CONNECTOR 技术手册

    1. 产品简介


    XAD连接器是一款2.5mm间距的可分离式压接型线对线连接器,适用于板对线类型的XAD连接器插座。这种连接器设计用于各种面板安装,并具备安全锁定结构。它支持的电线范围为AWG #28至#20,广泛应用于各类电子产品中,如消费电子、工业自动化和通信设备等。

    2. 技术参数


    - 电流等级:交流/直流最大3A(AWG #20)
    - 电压等级:交流/直流最大250V
    - 温度范围:-25°C至+85°C(包括电气电流引起的温升)
    - 接触电阻:初始值最大10mΩ;环境测试后最大20mΩ
    - 绝缘电阻:最小500MΩ
    - 耐电压:1,500V交流/分钟
    - 适用电线:AWG #28至#20
    - 符合标准:RoHS合规

    3. 产品特点和优势


    XAD连接器的独特功能包括:
    - 兼容现有XAD插座:可以与现有的XAD板对线插座匹配。
    - 内部接触刺针:提供稳定的电接触性能。
    - 多种面板安装选项:适用于各种面板环境。
    - 安全锁定结构:确保连接可靠且不易松动。
    这些特点使其成为市场上的竞争者,尤其在需要高可靠性连接的应用场合中。

    4. 应用案例和使用建议


    XAD连接器广泛应用于消费电子、工业自动化和通信设备等领域。例如,在家庭自动化系统中,它可以连接传感器和控制器;在工业设备中,它可以用于机器间的数据传输。在使用时,建议严格按照技术手册中的指导进行装配和使用,以保证最佳性能和安全性。

    5. 兼容性和支持


    XAD连接器与各种标准的XAD插座兼容,具有广泛的互操作性。JST公司提供了详尽的支持文档,包括“终端和连接器使用指南”,用户可随时联系JST获取更多技术支持。

    6. 常见问题与解决方案


    - Q: 连接器接触不良怎么办?
    - A: 检查接触针和插座是否干净无污物,重新压接或更换损坏部件。
    - Q: 长期使用后接触电阻增大怎么办?
    - A: 检查是否有氧化或腐蚀现象,必要时清洁或更换接触件。
    - Q: 如何正确选择适用电线?
    - A: 根据所需的电流和电压等级,参照技术参数选择合适的AWG电线。

    7. 总结和推荐


    综上所述,XAD连接器凭借其卓越的电气性能、可靠的机械结构以及广泛的兼容性,在众多应用场合中表现出色。强烈推荐用户选用XAD连接器,特别是那些需要高性能、高可靠性的应用场景。

XADRP-12V参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 19.7mm*11.4mm*12mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XADRP-12V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XADRP-12V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XADRP-12V XADRP-12V数据手册

XADRP-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.9839
10+ ¥ 1.4711
100+ ¥ 1.2544
500+ ¥ 0.8613
1000+ ¥ 0.7639
2000+ ¥ 0.7023
库存: 10242
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.98
