ZHR-11

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 11路, 1.5mm节距, 1行
供应商型号: ZHR-11
供应商: 国内现货
标准整包数: 1000

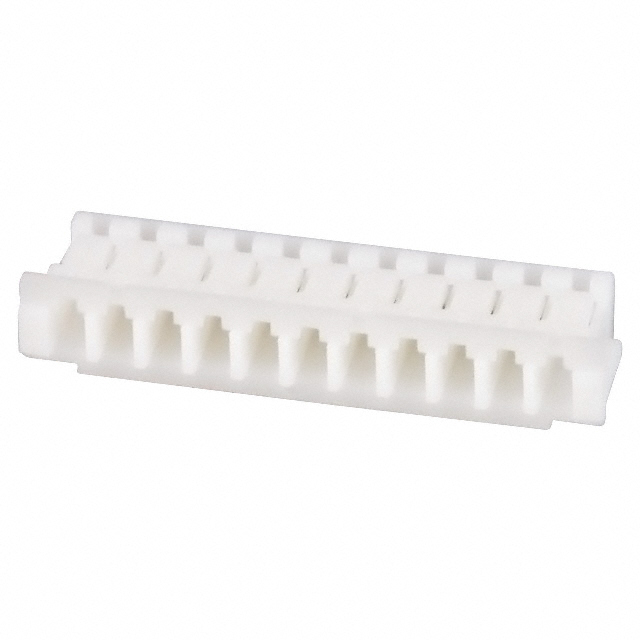

JST 矩形连接器 - 外壳 ZHR-11

ZHR-11概述

    ZH CONNECTOR 技术手册概述

    1. 产品简介


    ZH CONNECTOR 是一款采用1.5毫米间距、可断开式压接结构的连接器。它具有低轮廓设计,非常适合紧凑空间的应用。连接器采用卷带包装,以确保高效且安全的运输与存储。产品广泛应用于通信设备、工业控制、汽车电子等多个领域。

    2. 技术参数


    - 额定电流: 1.0 A AC/DC (适用于AWG #26线缆)
    - 额定电压: 50 V AC/DC
    - 温度范围: -25℃至+85℃ (包括电流通过时的温升)
    - 接触电阻: 初始值 ≤ 20 mΩ,环境测试后 ≤ 30 mΩ
    - 绝缘电阻: ≥ 500 MΩ
    - 耐电压: 500 VAC/分钟
    - 适用线缆: AWG #32至#26
    - 适用电路板厚度: 0.6至1.2 mm,1.6 mm
    - 颜色标识: 可根据需求选择黑色、红色、蓝色、绿色、黄色等

    3. 产品特点和优势


    - 紧凑、低轮廓设计: 模块化设计,高度仅为5.6 mm,厚度为3.5 mm。
    - 弹片式插入设计: 使插入更方便,同时确保可靠连接。
    - 可靠的接触构造: 接触点采用压痕设计,确保稳定可靠的电接触。
    - 抗变形设计: 高强度材料确保产品在使用过程中不易变形。
    - 兼容性: 与ZR绝缘穿刺连接器兼容,易于系统集成。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备: 如路由器、交换机等
    - 工业控制: 如自动化控制系统、PLC模块
    - 汽车电子: 如ECU、传感器连接
    使用建议:
    - 在布线时需注意线缆直径的选择,确保与连接器匹配。
    - 使用时请参考相关技术文档,了解详细的操作注意事项。

    5. 兼容性和支持


    - 兼容性: ZH CONNECTOR 与ZR绝缘穿刺连接器兼容,便于系统的扩展和升级。
    - 厂商支持: 厂商提供详尽的技术支持文档,包括安装指南、维护保养建议等。具体信息可联系厂商获取。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方法: 检查连接器的插入深度和接触点是否良好。确保接触点清洁无污渍。
    - 问题2: 线缆固定不牢固
    - 解决方法: 确保线缆插入到正确位置,并且使用专用工具进行压接,以确保稳固连接。
    - 问题3: 插拔困难
    - 解决方法: 确认连接器与插孔是否匹配,避免强制插入导致损坏。如遇阻滞,可咨询技术支持。

    7. 总结和推荐


    ZH CONNECTOR 是一款高性能的小型连接器,具备优异的电气特性和机械稳定性,适用于多种复杂的应用环境。产品在设计上充分考虑了用户的实际需求,提供了良好的兼容性和广泛的适用范围。总体而言,强烈推荐此产品用于需要高可靠性和紧凑设计的应用场景。

ZHR-11参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 11pin
类型 Receptacle
长*宽*高 18mm*4.8mm*4.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ZHR-11厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZHR-11数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZHR-11 ZHR-11数据手册

ZHR-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1732
库存: 12000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 173.2
