ZER-07V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 7路, 1.5mm节距, 1行
供应商型号: 18M-ZER-07V-S
供应商: 云汉优选
标准整包数: 1

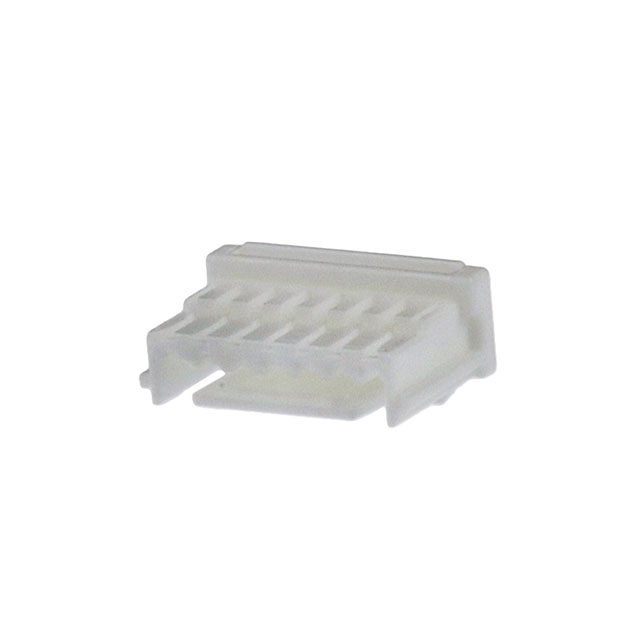

JST 矩形连接器 - 外壳 ZER-07V-S

ZER-07V-S概述


    产品简介


    ZE CONNECTOR 是一种专为高可靠性设计的1.5毫米间距可断式压接连接器,适用于需要频繁插拔的应用场合。该连接器通过独特的压接设计确保了稳定的电接触,同时具备出色的机械强度。主要应用于消费电子、工业控制、汽车电子等领域,是替代传统焊接连接器的理想选择。

    技术参数


    - 电流等级:2A(AC/DC)
    - 电压等级:100V(AC/DC)
    - 温度范围:-25℃至+85℃
    - 接触电阻:初始值 ≤ 20mΩ;环境测试后 ≤ 40mΩ
    - 绝缘电阻:≥ 500MΩ
    - 耐压:500VAC/分钟
    - 适用导线尺寸:AWG#30至#26
    - 防水防尘等级:IP67
    - RoHS2合规:符合RoHS2标准

    产品特点和优势


    ZE CONNECTOR 具备以下独特优势:
    - 安全可靠的锁定结构:确保连接稳定,不易脱落。
    - 良好的接触性能:叉形插针设计提供优异的插入手感和稳定的连接。
    - 广泛的工作温度范围:能够在极端环境下保持正常工作。
    - 符合RoHS2标准:无铅环保材料,安全可靠。

    应用案例和使用建议


    ZE CONNECTOR 在消费电子产品、工业控制系统和汽车电子设备中得到了广泛应用。例如,在智能家居中作为传感器与主控板之间的连接;在汽车电子设备中作为控制器与执行器之间的连接。
    使用建议:
    - 在安装过程中注意连接器的正确方向和位置,避免错误安装。
    - 确保连接器安装在平面上,并且没有杂物遮挡,以保证良好接触。
    - 定期检查连接器的接触状态,及时更换损坏部件,以维持系统的稳定性。

    兼容性和支持


    ZE CONNECTOR 可与多种电路板和线缆兼容,适用于不同的应用需求。制造商提供详细的安装指南和技术支持,以确保客户能够正确安装和使用该产品。如果您有任何疑问或需要进一步的帮助,可以通过JST官网联系技术支持。

    常见问题与解决方案


    - 问题1:连接器无法牢固地固定在电路板上。
    - 解决方案:请确认安装位置是否平整,并检查是否按照说明书正确安装。

    - 问题2:连接器接触不良。
    - 解决方案:请检查导线是否正确压接到位,并确认连接器是否与电路板接触良好。
    - 问题3:导线易脱落。
    - 解决方案:请使用专用工具进行压接,确保导线被牢固地固定在连接器内。

    总结和推荐


    总体来说,ZE CONNECTOR 作为一种1.5毫米间距可断式压接连接器,具有优秀的电气特性和机械性能,能够满足各种复杂应用环境的需求。其可靠的安全锁定结构、出色的接触性能以及广泛的工作温度范围使其在市场上具有较强的竞争力。强烈推荐在各类电子设备中使用此款连接器,以提升整体系统的稳定性和可靠性。

ZER-07V-S参数

参数
触头端接 压接
针脚数 7pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 12.3mm*5.7mm*7.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

ZER-07V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZER-07V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZER-07V-S ZER-07V-S数据手册

ZER-07V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.31
10+ ¥ 0.29
100+ ¥ 0.27
500+ ¥ 0.25
1000+ ¥ 0.23
4000+ ¥ 0.2
库存: 11936
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.31
