22P-JED

厂牌: JST
产品描述: Detent Lock,Header 1.25mm 2 22pin 1A 锡 通孔安装 14.7mm(长度)*4.6mm(高度)
供应商型号: J-22P-JED
供应商: 云汉优选
标准整包数: 20

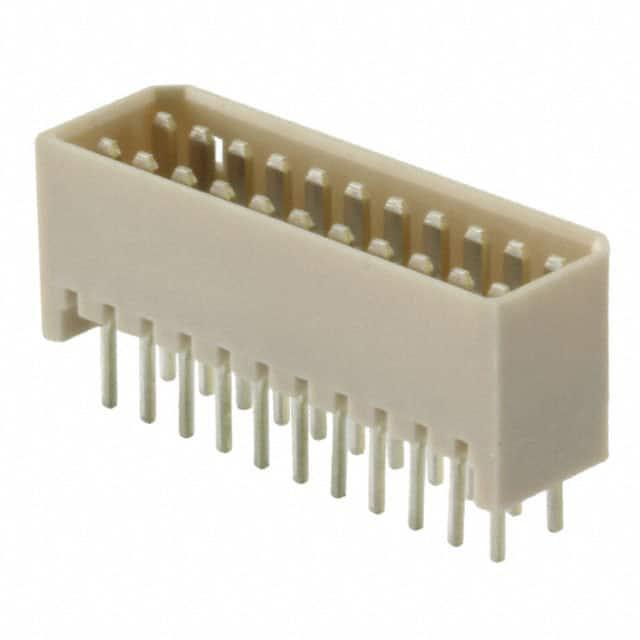

JST 矩形连接器 - 针座 - 公插针 22P-JED

22P-JED概述

    电子元器件产品技术手册解析:JST JED系列板对板连接器

    产品简介


    JST JED系列板对板连接器是一种适用于现代电子设计需求的小型化连接器,具有紧凑的1.25mm间距双列直插式结构,既可安装于母板上,也可应用于各种嵌入式系统中。其独特的双侧高压力触点及锁扣设计确保了即使在极端振动或冲击条件下也能提供可靠连接。此系列连接器广泛应用于通信设备、工业控制、医疗设备以及消费电子产品等领域。

    技术参数


    | 参数名称 | 规格值 |

    | 工作电压 | 50V AC/DC |
    | 额定电流 | 1.0A AC/DC |
    | 温度范围 | -25°C至+85°C |
    | 接触电阻 | 初始值≤20mΩ;测试后≤40mΩ |
    | 绝缘电阻 | ≥300MΩ |
    | 耐压能力 | 500V AC/分钟 |
    产品特点与优势
    1. 小型化设计:采用1.25mm间距,高度仅为7.0mm,厚度仅4.6mm,非常适合空间受限的应用场合。
    2. 高可靠性:双面叉形接触点加上牢固的锁扣机构,在恶劣环境下仍能保持稳定的电连接。
    3. 极性保护:配备有极性屏蔽套筒头,有效避免接插件错误装配或损坏。
    应用案例与使用建议
    - 在无线路由器的设计中,可以将该连接器用于主电路板与射频模块之间的连接。建议选择侧入式型号以节省垂直空间。
    - 对于医疗监护仪,推荐使用顶入式版本,因为它便于维护且易于集成到现有框架内。
    兼容性与支持
    该产品完全符合RoHS标准,并通过了E60389和LR20812认证。制造商提供了详细的安装指南和技术文档支持,客户可以通过官方渠道获取进一步的技术援助。
    常见问题及解决方案
    1. 如何防止误插入?
    使用带有极性屏蔽套筒头的产品即可解决这一问题。
    2. 长时间运行后出现接触不良怎么办?
    定期检查并清洁接口区域,必要时更换新部件。
    3. 焊接过程中发生短路风险如何规避?
    确保焊盘尺寸正确无误,并遵循正确的焊接工艺流程。
    总结与推荐
    综上所述,JST JED系列板对板连接器凭借其卓越的性能表现、广泛的适用性和良好的市场反馈,无疑成为众多工程师的理想选择之一。无论是从成本效益还是实际应用角度来看,都值得高度评价。如果您正在寻找一款既能满足当前项目需求又能适应未来发展的高性能连接解决方案,则不妨考虑此款产品。

22P-JED参数

参数
间距-配接 1.25mm
排数 2
类型 Detent Lock,Header
触头镀层 - 配接
针脚数 22pin
防护等级 -
触头镀层厚度 - 配接 -
颜色 -
额定电流 1A
长*宽*高 14.7mm(长度)*4.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

22P-JED厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

22P-JED数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST 22P-JED 22P-JED数据手册

22P-JED封装设计

查看详情并下载
Symbol
Footprint
3D Model
