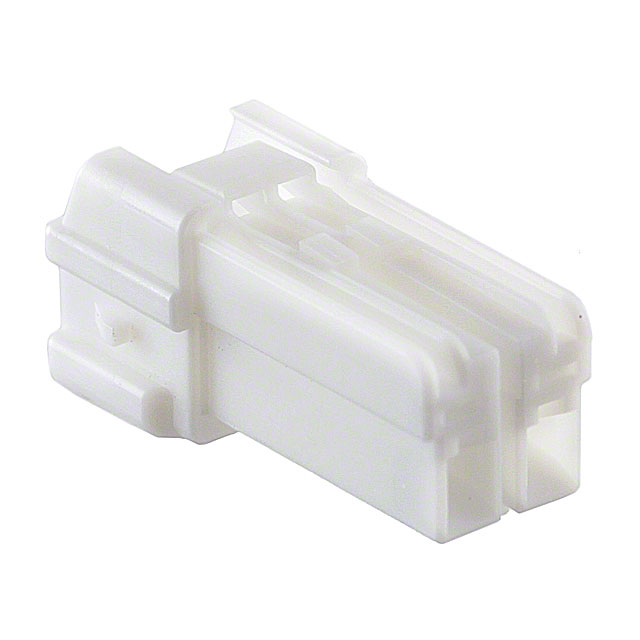

HILP-02V-1-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 1 2pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 19.1mm(长度)
供应商型号: J-HILP-02V-1-S
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 HILP-02V-1-S

HILP-02V-1-S概述


    产品简介


    HIL CONNECTOR 是一款3.3毫米间距的压接式电线对电线连接器,适用于多种电路配置,包括单线到多线的应用。其主要功能是实现高效可靠的电气连接,特别适用于自动化设备、工业控制系统、消费电子产品等领域。通过内置的独特机械设计,如惯性锁机制,HIL CONNECTOR 能有效防止不完全对接,确保安全可靠的工作状态。

    技术参数


    - 电流等级:
    - 2个电路:5A AC/DC(AWG #18)
    - 4个电路:3A AC/DC(AWG #18)
    - 3个电路:4A AC/DC(AWG #18)
    - 6个电路:3A AC/DC(AWG #18)
    - 8个电路:3A AC/DC(AWG #18)
    - 电压等级: 300V AC/DC
    - 温度范围: -25°C 至 +85°C (包括电气电流施加时的温升)
    - 接触电阻:
    - 初始值:≤10mΩ
    - 环境测试后:≤20mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压能力: 1,500V AC/分钟
    - 适用导线:
    - 类型01: 导线尺寸 AWG #24 至 #20,绝缘外径 1.3mm 至 2.5mm
    - 类型21: 导线尺寸 AWG #22 至 #18,绝缘外径 1.5mm 至 2.7mm(使用保持器时为 1.5mm 至 2.5mm)
    - 符合标准: RoHS 标准

    产品特点和优势


    - 惯性锁机制: 防止不完全对接,确保安全稳定的电气连接。
    - 盒状触点: 防止外部力的影响,增加可靠性。
    - 极化键: 避免错误的电路对接。
    - 宽温度范围: 适应广泛的环境条件,适用于各种应用场景。

    应用案例和使用建议


    HIL CONNECTOR 广泛应用于自动化设备、工业控制系统及消费电子产品中。在实际应用中,应根据不同的电路数量和导线尺寸选择合适的电流等级。例如,在需要高电流传输的应用场景中,可选择2个电路配置;而在空间有限且电流需求较低的场景中,可以选择4个电路配置。此外,安装时应注意正确选用绝缘外径适配的导线,以确保良好的电气性能和机械稳定性。

    兼容性和支持


    HIL CONNECTOR 具有较强的兼容性,能够与多种类型的电线和其他连接器配合使用。厂商提供了详细的安装指南和技术支持文档,帮助用户更好地理解和使用产品。具体详情可以参考技术手册末尾的“终端和连接器的一般说明”。

    常见问题与解决方案


    1. 问题: 接触电阻过高
    - 解决方法: 检查连接器和电线的安装是否正确,确保没有杂质或损伤。
    2. 问题: 无法达到额定电流
    - 解决方法: 核对所使用的电路数量和导线尺寸是否符合产品规格书的要求。
    3. 问题: 不完全对接
    - 解决方法: 确认是否已启用惯性锁机制并正确操作。

    总结和推荐


    综上所述,HIL CONNECTOR凭借其强大的性能和独特的设计,成为了一款优秀的电线对电线连接器。它的广泛应用范围、可靠的电气连接能力和丰富的功能使其在市场上具备很强的竞争优势。对于需要高效、稳定电气连接的应用场景,我们强烈推荐使用 HIL CONNECTOR。

HILP-02V-1-S参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Plug
颜色 自然色
长*宽*高 19.1mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HILP-02V-1-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILP-02V-1-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST HILP-02V-1-S HILP-02V-1-S数据手册

HILP-02V-1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 1.4763
1000+ ¥ 0.4676
5000+ ¥ 0.4338
库存: 13011
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 29.52
