首页  >  产品百科  >  ZHR-3

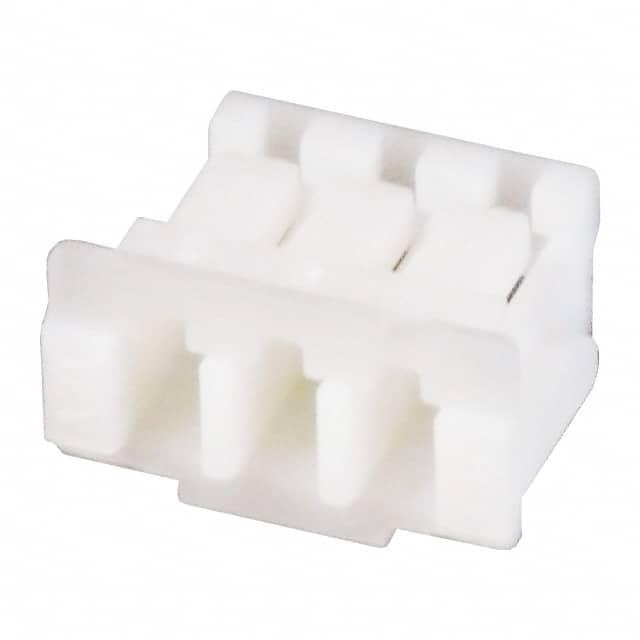

ZHR-3

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: 日本压着端子制造 连接器外壳, 3路, 1.5mm节距, 1行
供应商型号: 26M-ZHR-3
供应商: 云汉优选
标准整包数: 10

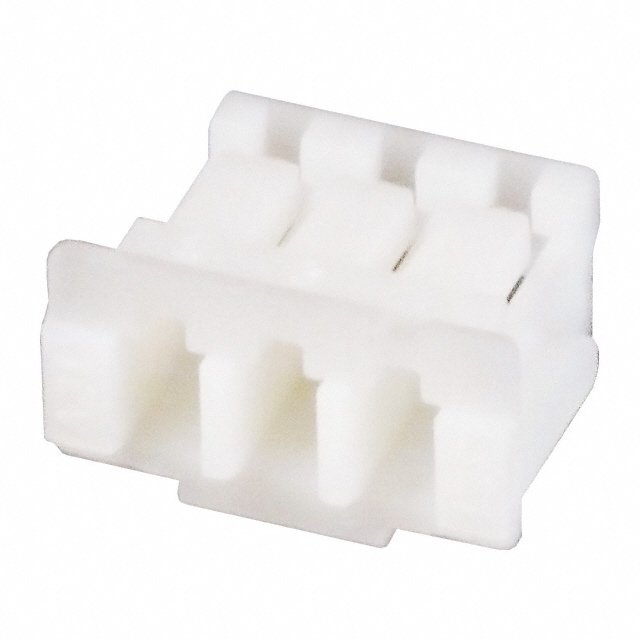

JST 矩形连接器 - 外壳 ZHR-3

ZHR-3概述

    ZH CONNECTOR 技术手册概述

    产品简介


    ZH CONNECTOR 是一款小型断开式压接连接器,采用0.7mm直径的压接端子,且具有多种不同配置。这些连接器主要适用于需要紧凑设计和高可靠性连接的应用场合。其主要功能是提供稳定的电连接,适合用于信号传输和其他低电流电路。
    主要功能:
    - 断开式设计,便于安装和拆卸
    - 压接连接方式,保证接触可靠
    - 小巧轻薄,适合空间有限的应用场景
    应用领域:
    - 消费电子设备
    - 工业自动化设备
    - 通信设备
    - 医疗器械

    技术参数


    - 电流额定值: 1.0 A AC/DC (AWG #26)
    - 电压额定值: 50 V AC/DC
    - 温度范围: -25°C 至 +85°C (包含施加电流引起的温度升高)
    - 接触电阻: 初始值≤20mΩ,环境测试后≤30mΩ
    - 绝缘电阻: ≥500 MΩ
    - 耐压能力: 500 VAC/分钟
    - 适用导线: AWG #32 至 #26
    - 适用PCB厚度: 0.6至1.2 mm, 1.6 mm

    产品特点和优势


    - 紧凑、低剖面设计: 高度为5.6 mm,厚度仅为3.5 mm,适用于空间受限的应用场景。
    - 安装方便: 连接器外壳上的固定爪使插入更容易。
    - 可靠的接触结构: 接触中心的凹陷确保与插针的可靠接触。
    - 抗扭曲结构: 设计考虑了防变形因素,确保长期稳定性。
    - 与ZR绝缘刺破连接器兼容: 可以与JST的ZR系列绝缘刺破连接器配合使用,增加应用的灵活性。

    应用案例和使用建议


    应用案例:
    - 在消费电子产品中,如智能手机和平板电脑内部布线。
    - 在工业自动化设备中,用于传感器和控制单元之间的信号传输。
    使用建议:
    - 在选择合适的连接器型号时,要根据具体的电流和电压要求进行选择。
    - 在安装过程中,要注意保证正确的焊接温度,避免过热导致材料损坏。
    - 定期检查连接器的接触情况,确保接触可靠。

    兼容性和支持


    - 兼容性: 该连接器与JST的ZR系列绝缘刺破连接器兼容。
    - 支持: 用户可联系JST获取更多技术支持和服务信息。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器不易安装 | 确保使用正确的安装工具,并按照说明书正确操作 |
    | 导线连接不牢固 | 检查导线是否完全压接到位,并使用适当的压接工具 |

    总结和推荐


    综上所述,ZH CONNECTOR 具备高度的可靠性、紧凑的设计和易于安装的特点。特别适合在空间受限的应用场景下提供稳定可靠的连接。如果您正在寻找一种高效、耐用的小型连接器,这款产品将是您的理想选择。强烈推荐将其用于需要高可靠性的各种应用场景中。

ZHR-3参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 6mm*3.4mm*3.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ZHR-3厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZHR-3数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZHR-3 ZHR-3数据手册

ZHR-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1519
100+ ¥ 0.0977
500+ ¥ 0.0789
1000+ ¥ 0.062
5000+ ¥ 0.0571
10000+ ¥ 0.0515
库存: 18332
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 1.51
