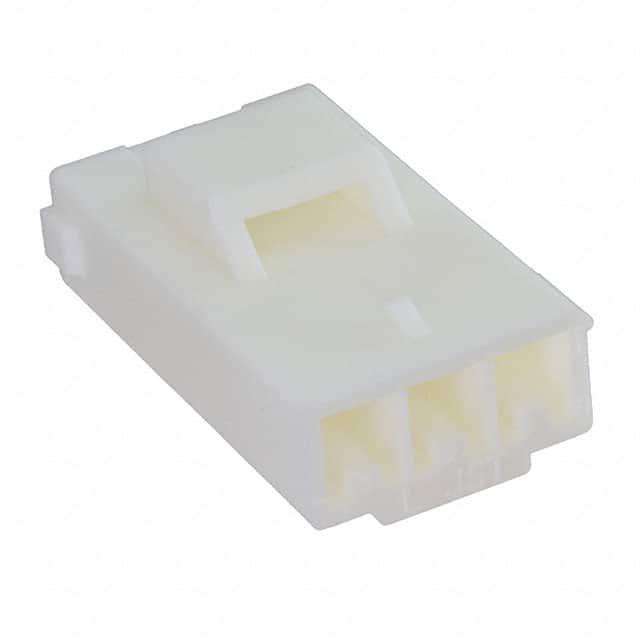

YLR-03VF

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 1 3pin Male Pin 压接 白色 导线安装,自由悬挂,通孔安装 8.4mm(长度)*26.6mm(高度)
供应商型号: YLR-03VF
供应商: 国内现货
标准整包数: 1000
JST 矩形连接器 - 外壳 YLR-03VF

YLR-03VF概述


    产品简介


    YL CONNECTOR 是一款4.5mm间距、可断开式压接型电线对电线连接器,适用于多种电路需求。它可以单排、双排或多排的形式出现,广泛应用于各种电子设备和工业控制系统中。YL CONNECTOR 以其出色的电气特性和机械稳定性而著称,为用户提供可靠的数据传输和电源连接解决方案。

    技术参数


    - 电流等级:最大10A(交流/直流),当安装保持器时为7A。
    - 电压等级:最高300V(交流/直流)。
    - 温度范围:-25°C 至 +90°C(包括施加电流传导引起的温升)。
    - 接触电阻:初始值 ≤ 7mΩ,经过环境测试后 ≤ 10mΩ。
    - 绝缘电阻:最小1,000 MΩ。
    - 耐受电压:1,500VAC/分钟。
    - 适用电线:AWG #26 到 #16(0.13至1.25mm²)。
    - 适用面板厚度:0.7至2.0mm。
    - 尺寸:多种型号,如YLR-02V至YLR-21V,具体尺寸见下表。
    | 型号 | 圆周(mm) | 长度(mm) | 高度(mm) |
    | :: | :: | :: | :: |
    | YLR-02V | 10.7 | 16.8 | 7.1 |
    | YLR-03V | 10.7 | 16.8 | 7.1 |
    | YLR-04V | 10.7 | 16.8 | 12.9 |
    | YLR-06V | 19.8 | 25.8 | 12.9 |
    | YLR-08V | 19.8 | 25.8 | 12.9 |
    | YLR-09V | 15.3 | 21.3 | 18.2 |
    | YLR-12V | 19.8 | 25.8 | 12.9 |
    | YLR-12VA | 28.9 | 34.8 | 12.9 |
    | YLR-15V | 24.4 | 30.3 | 12.9 |
    | YLR-16V | 37.9 | 43.8 | 12.9 |
    | YLR-21V | 33.5 | 39.3 | 18.2 |

    产品特点和优势


    1. 多功能应用:可用于单排、双排或多排电路,适合多种电路布局。
    2. 可靠性高:经过严格测试,保证在极端环境下的稳定性和寿命。
    3. 易于组装:支持标准的压接工具,方便快速安装。
    4. 保护特性:配备保持器,防止非插入或断开操作,增加安全性。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于连接传感器和控制模块,确保信号和电源的稳定传输。
    - 电力系统:用于连接电力转换器和电网,提供可靠的电源连接。
    - 汽车电子:用于连接汽车内部各电子控制系统,确保安全和高效运行。
    使用建议
    1. 注意电线尺寸:确保选用合适的电线尺寸(AWG #26至#16),避免超出规定范围。
    2. 考虑面板厚度:根据面板材料选择适当的安装位置和孔径大小,以确保连接器的稳固性。
    3. 合理规划布线:在设计电路板时,合理规划电线走向,避免过度弯曲和挤压。

    兼容性和支持


    - 兼容性:YL CONNECTOR 可与多种电线和面板尺寸兼容,具有广泛的适用性。
    - 支持服务:JST 提供全面的技术支持和售后服务,包括安装指南、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:如何正确安装保持器?
    - 解答:将保持器插入连接器主体中,确保锁紧到位,避免松动。
    2. 问题:在哪些情况下需要更换连接器?
    - 解答:当连接器出现接触不良、损坏或达到使用寿命时,建议及时更换。
    3. 问题:如何进行电气测试?
    - 解答:使用万用表或其他专用测试仪器,测量连接器的接触电阻和绝缘电阻,确保符合规范要求。

    总结和推荐


    YL CONNECTOR 是一款性能卓越、应用广泛的电子连接器,具备可靠的电气特性和稳定的机械结构。通过以上技术参数和应用案例的分析,可以看出它在工业自动化、电力系统和汽车电子等多个领域的广泛应用前景。对于需要高度可靠性和稳定性的应用场景,强烈推荐使用 YL CONNECTOR。结合其广泛的支持和服务,YL CONNECTOR 将成为您的最佳选择。

YLR-03VF参数

参数
颜色 白色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
长*宽*高 8.4mm(长度)*26.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

YLR-03VF厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

YLR-03VF数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST YLR-03VF YLR-03VF数据手册

YLR-03VF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.285
2000+ ¥ 0.2825
3000+ ¥ 0.28
4000+ ¥ 0.275
库存: 18000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 285
