ZPDR-14V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 14pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 14.2mm(长度)*7.6mm(高度)
供应商型号: 26M-ZPDR-14V-S
供应商: 云汉优选
标准整包数: 1

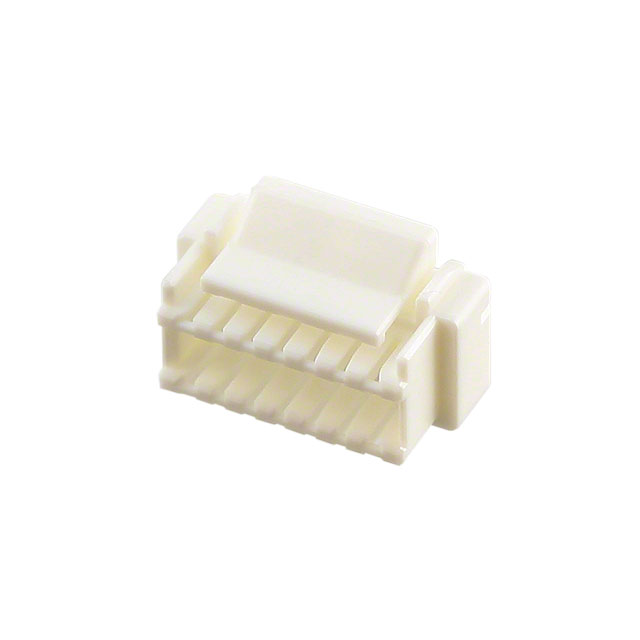

JST 矩形连接器 - 外壳 ZPDR-14V-S

ZPDR-14V-S概述

    电子元器件产品技术手册

    产品简介


    ZPD连接器是一种适用于高密度PC板设计的1.5毫米间距双排型连接器,具有稳定的锁紧装置,确保安全可靠的连接。ZPD连接器广泛应用于通信设备、计算机外围设备、工业自动化控制等领域。

    技术参数


    - 电流等级:2A(交流/直流),适用于AWG #24线缆
    - 电压等级:100V(交流/直流)
    - 温度范围:-25°C至+85°C(含电气电流产生的温度上升)
    - 接触电阻:初始值≤30mΩ,环境测试后≤60mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压:500V(交流/分钟)
    - 适用线径:导体尺寸/28至24 AWG,绝缘外径/0.8至1.2毫米
    - 罗马符号合规:符合RoHS标准

    产品特点和优势


    1. 1.5毫米间距:专为高密度PC板设计,实现紧凑的布局。
    2. 稳定的锁紧结构:提供可靠且牢固的连接。
    3. 低插入力:降低插拔时的力道,便于操作。
    4. 罗姆符号合规:符合RoHS标准,绿色环保。

    应用案例和使用建议


    应用案例:ZPD连接器在智能手机主板、服务器机箱内部的连接和通讯设备中均有广泛应用。
    - 在服务器机箱内部布线时,推荐采用顶入式设计以简化安装流程。
    - 对于便携式设备,如平板电脑,可以考虑侧入式设计以节省空间。
    使用建议:
    1. 使用专用的压接工具进行压接操作,以保证连接的可靠性。
    2. 注意保持连接器周围环境的清洁,避免灰尘和杂质影响接触质量。
    3. 确保线缆正确压接在指定位置,避免短路和断开风险。

    兼容性和支持


    ZPD连接器与其他品牌的连接器和电子元器件具有良好的兼容性,方便集成使用。如有任何疑问,可联系制造商JST获取详细的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:压接不牢怎么办?
    - 解决方案:检查压接工具是否正确安装,重新压接。若问题持续存在,请联系制造商更换压接工具。
    2. 问题:连接器接触不良怎么办?
    - 解决方案:检查连接器是否正确插入,确保线缆没有松动或损坏。若仍然存在问题,检查连接器是否受到物理损伤,必要时进行更换。
    3. 问题:电气性能不稳定怎么办?
    - 解决方案:重新测量接触电阻和绝缘电阻,确认无误后检查外部环境是否对连接器造成影响。若仍存在问题,需仔细排查线缆和连接器的电气连接情况。

    总结和推荐


    ZPD连接器凭借其紧凑的设计、稳定的锁紧机制和环保材料,在市场上具有显著的竞争优势。适合用于高密度PC板设计,尤其适用于各类通信设备和便携式电子产品。鉴于其出色的电气特性和坚固耐用的特点,我们强烈推荐使用ZPD连接器以满足复杂的应用需求。

ZPDR-14V-S参数

参数
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 14pin
长*宽*高 14.2mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
