05HR-6S

厂牌: JST
产品描述: 26 AWG 插座 2.5mm 1 5pin 锡 IDC 支架安装,自由悬挂
供应商型号: 05HR-6S
供应商: 国内现货
标准整包数: 1

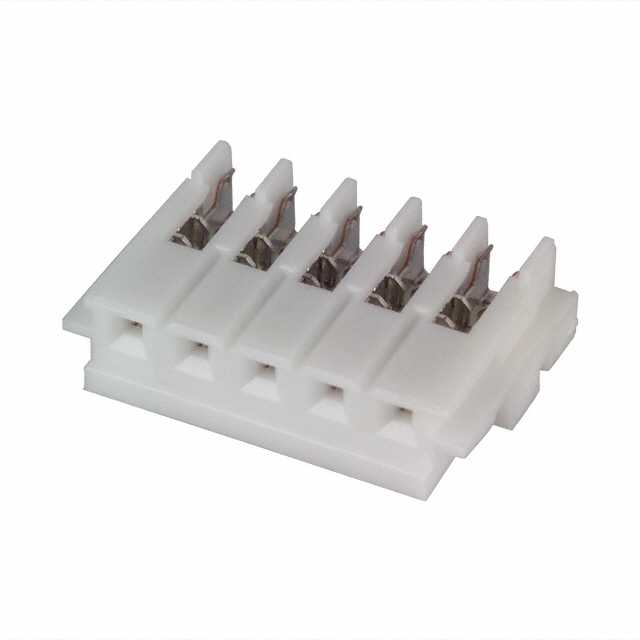

JST 矩形连接器 - 自由悬挂/面板安装 05HR-6S

05HR-6S概述

    2.5mm (.098") Pitch Ultra-Thin Connector

    产品简介


    本产品为一款适用于印刷电路板的2.5mm (.098")间距连接器,具备超薄结构设计。该连接器通过直线式方法提供高密度能力,使得终端用户可以更有效地利用空间。这类连接器广泛应用于各类电子设备和控制系统中,如通信设备、工业自动化系统、消费电子产品等。

    技术参数


    | 参数 | 值 |

    | 电流等级 | 2A(AC,DC) |
    | 电压等级 | 250V(AC,DC) |
    | 工作温度范围 | -25°C 至 +85°C |
    | 接触电阻 | 初始值 ≤ 10mΩ |
    | 绝缘电阻 | ≥ 1,000MΩ |
    | 耐压 | 1,000V AC/分钟 |
    | 可用线材 | UL1007 |
    | 适用电线规格 | AWG #28, #26, #24 |
    | 适用PC板厚度 | 0.8mm 至 1.6mm |

    产品特点和优势


    - 双U型绝缘位移部分:可靠的双U型绝缘位移设计确保连接稳定。
    - 超薄设计:尺寸小,安装高度仅为11.3mm (.445"),宽度为4.1mm (.161"),适合空间有限的应用场合。
    - 高可靠性:接触部位采用凹陷设计,确保低电流和电压下电路的连续气密连接,并能承受振动和防止变形。
    - 应力释放:金属应力释放装置保护绝缘位移连接免受振动、冲击和其他外力的影响。
    - 互换性:屏蔽头可与2.5mm (.098")间距的EH型连接器互换。

    应用案例和使用建议


    这类连接器适用于需要高密度布线且空间受限的场合。例如,在小型便携式设备中,该连接器可以帮助设计师有效管理内部线路布局,提高空间利用率。对于需要频繁插拔的应用场景,应注意选择合适的线材规格以避免接触点的损坏。

    兼容性和支持


    该连接器与JST的EH系列和HR系列连接器具有互换性,这意味着它可以轻松集成到现有的系统中,减少更换时的兼容性问题。JST公司提供全方位的技术支持,包括详细的安装指南和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保所有接触部位清洁无污渍 |
    | 插入困难 | 使用正确的工具进行插拔 |
    | 高温环境下失效 | 检查是否在规定的工作温度范围内使用 |

    总结和推荐


    综上所述,这款2.5mm (.098")间距的超薄连接器在紧凑设计、可靠性和互换性方面表现出色,适用于各种需要高密度布线的应用场景。其优越的电气性能和广泛的支持服务使其成为同类产品中的佼佼者。因此,强烈推荐此款连接器用于新项目开发及现有系统的升级。

05HR-6S参数

参数
排数 1
类型 插座
颜色 -
触头镀层
线规 26 AWG
针脚数 5pin
触头镀层厚度 -
间距 2.5mm
电缆端接 IDC
安装方式 支架安装,自由悬挂
零件状态 在售

05HR-6S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

05HR-6S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 05HR-6S 05HR-6S数据手册

05HR-6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 0.2366 ¥ 1.9709
300+ $ 0.2197 ¥ 1.8301
600+ $ 0.2062 ¥ 1.7175
库存: 16458
起订量: 254 增量: 1
交货地:
最小起订量为:60
合计: ¥ 118.25
直接购买
加入购物车
