首页  >  产品百科  >  BM04B-GVHS-TB(LF)(SN)

BM04B-GVHS-TB(LF)(SN)

厂牌: JST
产品描述: 4pin 1.25mm 1 Header,Latch Holder 1A 锡 贴片安装 8.25mm(长度)*4.95mm(高度)
供应商型号: UA-BM04B-GVHS-TB(LF)(SN)
供应商: 海外现货
标准整包数: 1

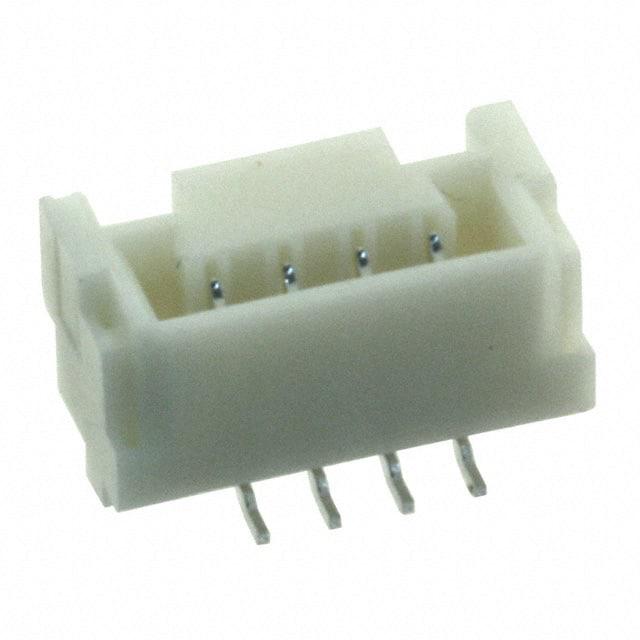

JST 矩形连接器 - 针座 - 公插针 BM04B-GVHS-TB(LF)(SN)

BM04B-GVHS-TB(LF)(SN)概述

    GVH CONNECTOR:一款高性能的电子连接器

    产品简介


    GVH CONNECTOR 是一种适用于多种电子设备的连接器,具有 1.25mm 的间距设计,允许断开式端接(crimp style)。该产品支持侧向进入(side entry)和侧向馈送(side feed)两种类型,以适应不同的安装需求。连接器主体由 PBT(聚对苯二甲酸丁二醇酯)材料制成,UL94V-0 级别防火,自然颜色。此外,该连接器符合 RoHS(有害物质限制指令)标准,确保环保合规。

    技术参数


    - 电流等级:1.0A(AC/DC),适用于 AWG #26 导线
    - 电压等级:50V(AC/DC)
    - 工作温度范围:-25°C 至 +85°C(包括电气电流产生的温升)
    - 接触电阻:初始值 ≤ 30mΩ;环境测试后 ≤ 50mΩ
    - 绝缘电阻:最小 100MΩ
    - 耐压:500V AC/分钟
    - 适用导线:导体尺寸 AWG #30 到 #26,绝缘外径 0.8mm 至 1.0mm

    产品特点和优势


    GVH CONNECTOR 具有以下显著特点和优势:
    - 高可靠性锁紧结构:确保连接稳定且安全。
    - 防止接触变形:通过特别设计,避免在插拔过程中发生接触变形。
    - 良好的侧向进线能力:适应不同工作环境,提升操作便利性。
    - 兼容性强:能够应用于同一 PCB 布局下的其他连接器,如 GH 连接器。

    应用案例和使用建议


    GVH CONNECTOR 广泛应用于各种电子设备中,例如智能家居、工业自动化系统及各类消费电子产品。根据其独特的设计和性能参数,可以在以下方面得到充分利用:
    - 在需要频繁插拔的应用场合下提供可靠的连接。
    - 适合安装空间有限的设备,因为其紧凑的设计不会占用过多的空间。

    兼容性和支持


    GVH CONNECTOR 可以轻松与各种电气设备和其他电子组件进行搭配使用,提供了广泛的兼容性。制造商提供详细的指导和支持,包括在恶劣条件下使用时需要注意的事项,用户可以根据具体的应用场景选择合适的型号。同时,如果需要定制化的解决方案或特殊的端子类型,也可以联系 JST 获取详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头难以插入 | 确认插头和插座的定位孔是否对齐。 |
    | 连接不稳定 | 检查接触面是否有污垢或损伤,必要时进行清洁或更换。 |
    | 接触电阻过高 | 检查导线是否正确压接到位,如有必要重新压接。 |

    总结和推荐


    GVH CONNECTOR 凭借其优良的性能、可靠的设计和广泛的应用场景,在电子元件市场上具有很强的竞争优势。如果您正在寻找一种能够在各种复杂环境中保持稳定连接的连接器,GVH CONNECTOR 将是一个理想的选择。强烈推荐这款产品用于需要高性能连接解决方案的各种项目中。

BM04B-GVHS-TB(LF)(SN)参数

参数
针脚数 4pin
间距-配接 1.25mm
排数 1
排距 -
类型 Header,Latch Holder
颜色 -
触头镀层厚度 - 配接 -
额定电流 1A
防护等级 -
触头镀层 - 配接
长*宽*高 8.25mm(长度)*4.95mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BM04B-GVHS-TB(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM04B-GVHS-TB(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM04B-GVHS-TB(LF)(SN) BM04B-GVHS-TB(LF)(SN)数据手册

BM04B-GVHS-TB(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
383+ $ 0.12 ¥ 1.0056
1568+ $ 0.1165 ¥ 0.9763
5636+ $ 0.1099 ¥ 0.9208
库存: 50000
起订量: 1043 增量: 2500
交货地:
最小起订量为:383
合计: ¥ 385.14
直接购买
加入购物车
