08ZR-3H-P

厂牌: JST

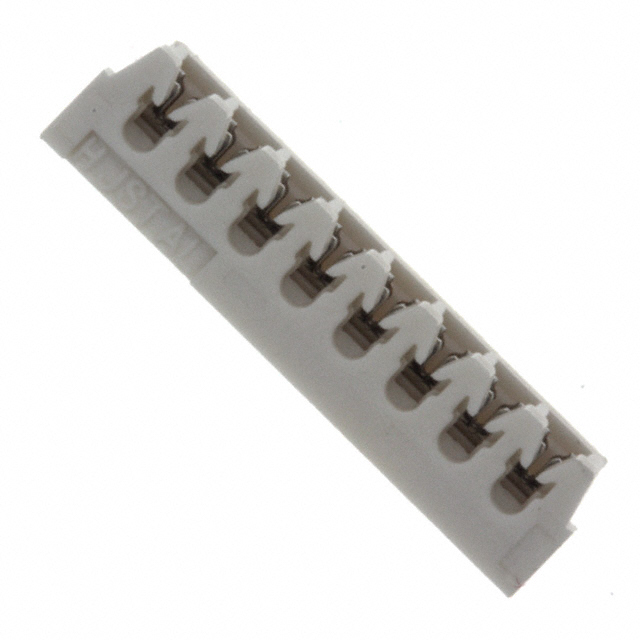

产品描述: 30 AWG Receptacle 1.5mm 1 8pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 455-2284-ND
供应商: Digi-Key
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 08ZR-3H-P

08ZR-3H-P概述

    Emboss Tape ZR CONNECTOR 技术手册解析

    1. 产品简介


    Emboss Tape ZR CONNECTOR 是一种具有0.7mm±0.03外径、1.5mm±0.05间距的压接型绝缘位移连接器。这种连接器设计用于在恶劣环境下保持可靠连接,适用于各种电气和电子设备,包括通信设备、工业自动化设备以及消费电子产品等领域。

    2. 技术参数


    - 电流额定值:交流、直流0.7A(AWG #28)
    - 电压额定值:交流、直流50V
    - 工作温度范围:-25°C至+85°C(含施加电流引起的温度上升)
    - 接触电阻:初始值≤20mΩ;环境测试后≤30mΩ
    - 绝缘电阻:最小500MΩ
    - 耐压:交流500V/分钟
    - 适用导线:AWG #30, #28(详情请联系JST)
    - 适用PC板厚度:0.6mm至1.2mm,1.6mm

    3. 产品特点和优势


    Emboss Tape ZR CONNECTOR 具备多种独特功能和优势:
    - 紧凑设计
    - 双U型槽绝缘位移段
    - 三点夹紧结构
    - 抗形变设计
    - 与ZH插针式连接器兼容
    这些特点确保了连接器在各种严苛环境下的可靠性和稳定性,使其在市场上具备强大的竞争力。

    4. 应用案例和使用建议


    Emboss Tape ZR CONNECTOR 主要应用于需要高可靠性连接的场合,例如工业控制系统、自动化设备、医疗设备以及通信设备等。为了最大化其性能,建议在安装时注意以下几点:
    - 确保导线和PCB板的匹配尺寸正确。
    - 使用正确的焊接工艺,避免热应力导致的连接失效。
    - 定期进行环境测试以验证连接器的稳定性和耐久性。

    5. 兼容性和支持


    Emboss Tape ZR CONNECTOR 与ZH插针式连接器兼容,这意味着它们可以在相同的系统中互换使用。此外,制造商JST提供全面的技术支持和维护服务,用户可以联系JST获取更多详细信息。

    6. 常见问题与解决方案


    - 问题:连接器在使用过程中出现接触不良。
    - 解决方案:检查导线和PCB板之间的连接是否牢固,确认所有电气连接无误。
    - 问题:连接器的接触电阻超出标准。
    - 解决方案:重新检查并确保连接器和导线的质量符合要求,必要时更换不合格的部件。
    - 问题:连接器在高温环境下无法正常工作。
    - 解决方案:检查连接器的工作温度范围是否符合实际应用需求,并采取必要的散热措施。

    7. 总结和推荐


    Emboss Tape ZR CONNECTOR 是一款高性能、高可靠性的连接器产品,在各种电气和电子设备中表现出色。其独特的设计、卓越的性能以及广泛的应用场景使其成为市场上备受推崇的产品之一。我们强烈推荐在需要高可靠性的应用中使用这款连接器。

08ZR-3H-P参数

参数
针脚数 8pin
间距 1.5mm
电缆端接 IDC
类型 Receptacle
触头镀层
触头镀层厚度 -
线规 30 AWG
排数 1
颜色 自然色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
