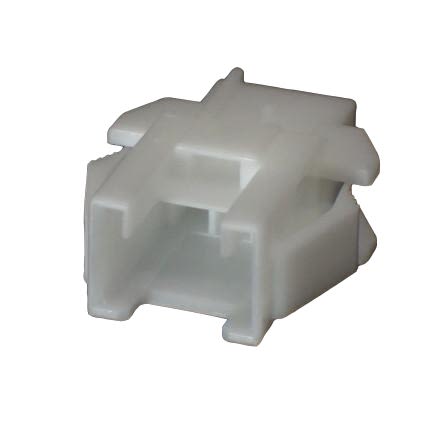

XMR-03V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 压接连接器外壳, 3路, 2.5mm节距, Single行
供应商型号: XMR-03V
供应商: 国内现货
标准整包数: 1000
JST 矩形连接器 - 外壳 XMR-03V

XMR-03V概述

    XM Connector 技术手册解析

    1. 产品简介


    XM Connector 是一种2.5毫米间距的压接式线对线连接器,广泛应用于各种电子设备和电路系统中。该连接器通过内置的各种安全机制(如内壳锁、二次保持器、壳体卡扣)来确保高可靠性的连接,且能够适应多种不同面板厚度的要求。此外,其结构设计使得导电端子可以平滑地插入到壳体内,不会受到内部障碍物的干扰。

    2. 技术参数


    以下是该连接器的主要技术规格和性能参数:
    - 电流额定值:交流、直流最大电流为3A。
    - 电压额定值:交流、直流最大电压为250V。
    - 温度范围:工作温度范围为-25°C至+85°C(包括电气电流产生的温升)。
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ。
    - 绝缘电阻:最小500MΩ。
    - 耐压能力:1,500V交流/分钟。
    - 适用电线规格:AWG#28至#20(0.08至0.50平方毫米)。
    - 适用面板厚度:0.5至1.8毫米。

    3. 产品特点和优势


    - 多层保护机制:具备内壳锁、二次保持器和壳体卡扣等功能,进一步提高了连接的安全性和稳定性。
    - 安装便利:可用于各种类型的面板,且设计便于导电端子平滑插入,避免了与内部结构发生碰撞。
    - 材料优良:外壳材料为玻璃填充PA 66,具有良好的耐火性能(UL94V-0认证),提高了长期使用的安全性。
    - 罗氏认证:符合RoHS标准,满足环保要求。

    4. 应用案例和使用建议


    XM Connector 广泛应用于消费电子、工业自动化、通信设备等多个领域。在使用过程中,需要注意以下几点:
    - 确保电线规格在AWG#28至#20之间,避免电线过粗或过细影响连接效果。
    - 安装前要确保面板上的孔洞尺寸和深度符合规定,去除任何毛刺以防止损坏连接器。
    - 遵循制造商的安装指南进行操作,保证连接器正确无误地安装到位。

    5. 兼容性和支持


    - 兼容性:XM Connector 可以轻松地与标准的2.5毫米间距端子配合使用,适用于广泛的设备和电路布局。
    - 支持与维护:JST公司提供详细的技术文档和支持服务,如有需要,用户可以直接联系JST获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:连接不稳定,容易断开。
    - 解决方案:检查面板孔洞是否符合规格要求,确保所有保护装置已正确安装并锁定。
    - 问题2:接触电阻异常。
    - 解决方案:重新检查端子和壳体的装配情况,确认电线规格正确且无损坏。
    - 问题3:无法将连接器正确安装到面板上。
    - 解决方案:仔细参考安装指南,确认所有安装步骤都严格按照指示操作。

    7. 总结和推荐


    综上所述,XM Connector 是一款高性能的线对线连接器,其具备优秀的电气性能和机械可靠性,适合在各种应用场景中使用。无论是从产品特性和优势来看,还是从实际应用的角度出发,它都是一款值得推荐的产品。建议用户在使用时严格遵循厂家提供的指导和建议,以确保连接器的最佳性能和最长使用寿命。

XMR-03V参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 3pin
类型 BOARD CONNECTOR,RECEPTACLE
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 袋装

XMR-03V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMR-03V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XMR-03V XMR-03V数据手册

XMR-03V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.2242
4000+ ¥ 0.2185
库存: 241000
起订量: 1000 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 224.2
直接购买
加入购物车
