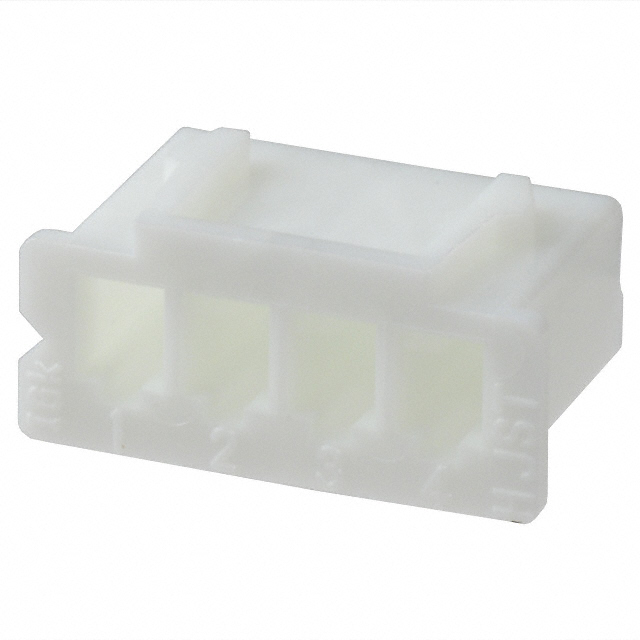

XHP-4

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 4路, 2.5mm节距, 1行
供应商型号: 26M-XHP-4
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XHP-4

XHP-4概述

    XH Connector 技术手册概览

    产品简介


    XH连接器是基于我们高性能的NH系列连接器开发出来的。该连接器具有非常小巧的体积,安装高度仅为9.8mm。XH连接器适用于广泛的行业和应用领域,如消费电子、工业自动化和通讯设备等。它的设计初衷是为了在有限的空间内提供可靠而高效的连接解决方案。

    技术参数


    - 电流等级: 3A(AC, DC)
    - 电压等级: 250V(AC, DC)
    - 温度范围: -25°C 到 +85°C(包含应用电气电流时的温升)
    - 接触电阻: 初始值/最大10mΩ;环境测试后/最大20mΩ
    - 绝缘电阻: 最小1,000MΩ
    - 耐压强度: 1,000V AC/分钟
    - 适用线径: AWG #30 至 #22
    - 适用PC板厚度: 1.6mm

    产品特点和优势


    - 原装折叠式接触件: 确保长期可靠的连接。
    - 带状保护罩: 为插针提供额外保护。
    - 互换性: 可与NR和NRD绝缘位移连接器及JQ板对板连接器互换。
    - 符合HA终端标准: 增强了产品的通用性和可靠性。

    应用案例和使用建议


    XH连接器广泛应用于各类消费电子设备,如手机、平板电脑以及家用电器等。根据手册中的描述,建议用户在安装时确保连接器与PC板的适配度,以达到最佳性能。对于高振动环境下的应用,可以考虑使用低插入力型接触件(如SXH-001T-P0.6N),以减少因振动导致的接触不良问题。

    兼容性和支持


    XH连接器与其他品牌电子元器件具有良好的兼容性,可广泛应用于不同的电子设备中。制造商JST提供了详细的技术支持和服务,包括特定工具的应用指导和定制化需求的服务。

    常见问题与解决方案


    - 问题: 连接器接触不良
    - 解决方案: 检查插针是否正确安装,并确保焊接质量。
    - 问题: 绝缘电阻降低
    - 解决方案: 重新检查连接器是否清洁,并检查是否有水分或污染物影响绝缘性能。

    总结和推荐


    总体来看,XH连接器凭借其高可靠性和小巧的设计,在多种应用环境中表现出色。它不仅具备优异的电气性能,还提供了广泛的型号选择,满足不同用户的需求。因此,对于需要紧凑型且高效连接解决方案的项目,强烈推荐使用XH连接器。

XHP-4参数

参数
针脚数 4pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 12.3mm*5.7mm*5.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
