首页  >  产品百科  >  HILR-06VF-1-S

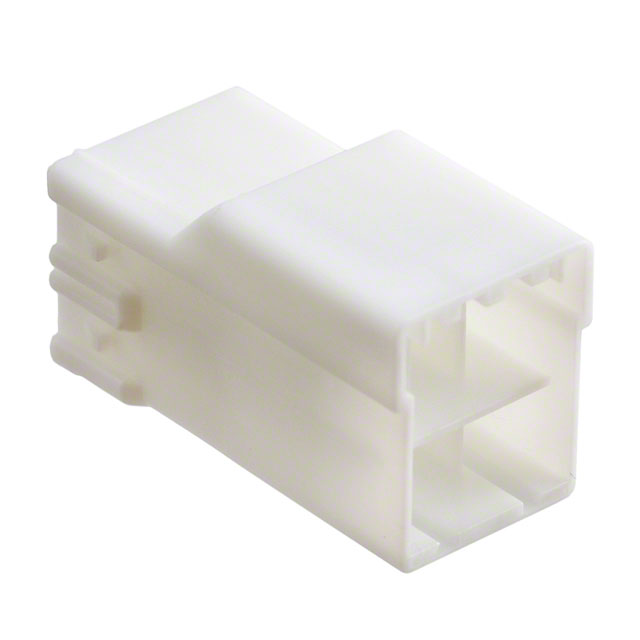

HILR-06VF-1-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 2 6pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: J-HILR-06VF-1-S
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 HILR-06VF-1-S

HILR-06VF-1-S概述

    HIL Connector 技术手册解读

    产品简介


    HIL Connector 是一种适用于电线与电线之间连接的高品质接线端子,具有独特的机械锁定机制和防外部力影响的设计。它广泛应用于工业自动化、通讯设备、家电控制板等领域,用于确保稳定的电气连接和信号传输。

    技术参数


    - 电流额定值:
    - 5A AC, DC(2电路时,适用导线规格为AWG #18)
    - 4A(4电路时,适用导线规格为AWG #18)
    - 3A(6或8电路时,适用导线规格为AWG #18)
    - 电压额定值: 300V AC, DC
    - 温度范围: -25˚C 至 +85˚C(含温度上升的影响)
    - 接触电阻: 初始值最大10mΩ;环境测试后最大20mΩ
    - 绝缘电阻: 最小1,000MΩ
    - 耐压强度: 1,500V AC/分钟
    - 适用导线:
    - 导体规格: 01型AWG #24至#20;21型AWG #22至#18
    - 绝缘外径: 01型1.3mm至2.5mm;21型1.5mm至2.7mm(使用21型固定器时为1.5mm至2.5mm)
    - 产品认证: 符合RoHS标准

    产品特点和优势


    HIL Connector 主要特点包括:
    - 惯性锁定机制:防止不完全配对
    - 盒状接触点:防止外部力影响
    - 极化键:防止错误插接
    这些设计使得HIL Connector 在高温、高湿度等恶劣环境下依然能够提供可靠且安全的电气连接。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于机器人手臂和输送带之间的连接
    - 通信设备:网络交换机的内部连接
    - 家用电器控制板:如空调、洗衣机等设备的信号传输
    使用建议:
    - 在安装过程中严格按照手册中的步骤进行,确保极化键正确对齐。
    - 选择合适大小的导线,根据连接的电路数量选择合适的电流额定值。
    - 定期检查连接部位,确保无松动现象。

    兼容性和支持


    HIL Connector 可与多种规格的导线匹配,同时JST公司提供了详尽的技术支持和维护信息。具体的应用指导和售后支持可以通过联系JST获得。

    常见问题与解决方案


    1. 问题: 插接后接触不良。
    - 解决办法: 检查极化键是否正确对齐,并确保连接处没有灰尘或杂物。
    2. 问题: 电流额定值过低导致过热。
    - 解决办法: 确认所用导线的规格和连接的电路数量是否符合手册要求。

    总结和推荐


    HIL Connector 以其坚固耐用的设计和广泛的电流/电压支持范围,在众多应用领域展现出色的表现。尽管价格稍高于同类产品,但其出色的稳定性和可靠性使其物有所值。因此,对于需要在严苛环境下保证电气连接安全性的应用场景,HIL Connector 是一个非常值得推荐的选择。

HILR-06VF-1-S参数

参数
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HILR-06VF-1-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILR-06VF-1-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST HILR-06VF-1-S HILR-06VF-1-S数据手册

HILR-06VF-1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 2.256
500+ ¥ 0.5173
库存: 32320
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 45.12
直接购买
加入购物车
