02R-MWPV-SSRR

产品分类: 矩形连接器 - 外壳
厂牌: JST

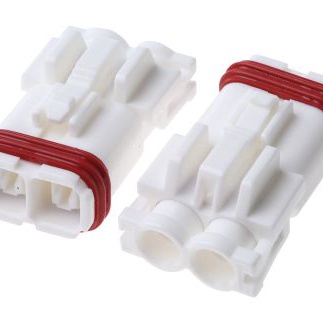

产品描述: JST, MWP Female Connector Housing, 7mm Pitch, 2 Way, 1 Row
供应商型号: JY-02R-MWPV-SSRR
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 02R-MWPV-SSRR

02R-MWPV-SSRR概述

    MWP Connector 技术手册详解

    1. 产品简介


    MWP Connector 是一款具有防水功能的电连接器,适用于电源供电的电线对电线连接。其核心特点包括低插入力接触、锁定滑块机制及互换性设计。这类连接器广泛应用于各种需要可靠且防水电气连接的场景,如汽车电子系统、工业自动化控制以及消费电子产品等。

    2. 技术参数


    | 参数 | 描述 |

    | 接触电阻 | 初始值:≤7mΩ,环境测试后:≤10mΩ |
    | 绝缘电阻 | ≥1,000MΩ |
    | 耐压 | 1,500V AC/分钟 |
    | 适用线径 | AWG #26 至 #18,即 0.13 至 0.75mm² |
    | 温度范围 | -40°C 至 +105°C(包含电气电流造成的温度上升) |
    | 电压等级 | 最大 300V AC/DC |
    | 电流等级 | 最大 7A AC/DC |

    3. 产品特点和优势


    - 低插入力接触:使得安装更加便捷,减少操作时的难度。
    - 锁定滑块机制:确保连接的稳定性,避免因震动导致的松动。
    - 互换性设计:方便用户根据需求选择不同规格的连接器。
    - 防水设计:达到 JIS C 0920(IEC 60529 IPX4)防水等级标准,增强产品的耐用性和可靠性。

    4. 应用案例和使用建议


    - 汽车电子系统:用于车内各部件间的电力供应连接。
    - 工业自动化:应用于设备之间进行信号传输和电力分配。
    - 消费电子产品:如智能家居设备,确保稳定可靠的连接。
    使用建议:为确保连接器长期稳定运行,应定期检查连接器的状态并保持清洁。特别是在高湿度环境下使用时,应注意防潮措施以延长使用寿命。

    5. 兼容性和支持


    该连接器型号支持特定规格的电线,与之配套的专用压接机可确保高效精准的组装过程。厂商提供全面的技术支持和服务,包括产品咨询、安装指导和技术培训等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查锁定滑块是否完全锁定 |
    | 电气性能下降 | 确认连接器是否符合环境要求,如湿度和温度 |
    | 插拔困难 | 使用适当的压接工具,检查线径是否合适 |

    7. 总结和推荐


    综上所述,MWP Connector 以其独特的防水设计、稳固的电气性能及广泛的适用性,在众多应用场景中表现出色。特别适合于严苛环境下的电力和信号传输。因此,对于需要高性能、高可靠性的用户来说,它是一个非常值得推荐的产品。

02R-MWPV-SSRR参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 2pin
类型 PLUG,RECTANGULAR CONNECTOR
颜色 -
长*宽*高 17.9mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 袋装

02R-MWPV-SSRR厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

02R-MWPV-SSRR数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST 02R-MWPV-SSRR 02R-MWPV-SSRR数据手册

02R-MWPV-SSRR封装设计

查看详情并下载
Symbol
Footprint
3D Model
