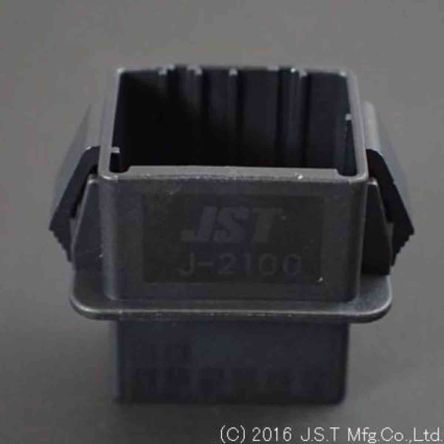

J21DPM-12V-KX

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 12路, 2.5mm节距, 2行
供应商型号: JY-J21DPM-12V-KX
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 J21DPM-12V-KX

J21DPM-12V-KX概述

    JFA CONNECTOR J2000 系列

    1. 产品简介


    JFA连接器J2000系列是一种专为小型化电子设备设计的接线端子,提供2.5毫米间距的插座和插头连接器,适用于电线到板、电线到电线的连接。此系列具有中心锁定和侧面锁定两种选项,以适应不同的应用需求。所有JFA连接器J2000系列的插座触点均采用通用设计,以确保兼容性和一致性。

    2. 技术参数


    JFA连接器J2000系列的技术参数如下:
    - 额定电流: 最大4.6安培(AC,DC,适用于3个电路/AWG #20)
    - 电压等级: 250伏特(AC,DC)
    - 温度范围: -55°C至+105°C(包括电气负荷带来的温度变化)
    - 耐压: 1500伏特交流电/分钟
    - 适用导线: AWG #28至#20(0.08至0.75平方毫米)
    - 适用PCB厚度: 1.6毫米

    3. 产品特点和优势


    JFA连接器J2000系列的独特之处在于其双弹簧结构和两种锁定方法(中心锁定和侧锁定)。这不仅增强了连接器的机械稳定性,还提供了清晰的“咔嗒”感,确保连接的可靠性。其广泛的工作温度范围和高耐压能力使得该系列产品在各种恶劣环境下都能稳定运行。此外,这些连接器采用优质铜合金制造,表面经过镍镀层和选择性金镀处理,提高了电导率和抗腐蚀性。

    4. 应用案例和使用建议


    JFA连接器J2000系列在多种应用中表现出色,特别是在需要高密度连接的小型电子设备中。例如,在自动化控制系统中,这些连接器可以用于传感器信号的可靠传输;在消费电子设备中,它们可以用于实现高效且紧凑的内部布线。
    使用建议:
    - 在安装时,确保导线截面和连接器型号匹配,避免过热现象。
    - 定期检查连接器的状态,确保锁紧机制正常工作。
    - 遵循制造商提供的接线指南和操作说明,正确进行连接和拆卸操作。

    5. 兼容性和支持


    JFA连接器J2000系列与其他电子元器件或设备具有良好的兼容性。连接器支持通过多种工具进行手工和自动压接,用户可选择适合自己的压接方式。制造商JST提供详细的压接工具和配件信息,并提供技术支持和服务。

    6. 常见问题与解决方案


    问题1:如何确保连接器在使用过程中的稳定性?
    解答:应定期检查连接器的锁紧状态,确保其锁定机构正常工作。如果发现锁紧力减弱,应及时更换连接器。
    问题2:如何处理连接器过热的问题?
    解答:确保连接器的负载不超过其额定值。选择合适的导线截面,避免电流过大导致过热。同时,保证良好的散热条件也很重要。

    7. 总结和推荐


    JFA连接器J2000系列凭借其高可靠性、广泛的适用性和良好的兼容性,在众多应用场景中表现优异。其独特的双弹簧结构和可靠的锁定机制使其成为电子设备连接的理想选择。对于需要高密度、高可靠性的连接应用,强烈推荐使用此系列连接器。

J21DPM-12V-KX参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 Plug
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

J21DPM-12V-KX厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DPM-12V-KX数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DPM-12V-KX J21DPM-12V-KX数据手册

J21DPM-12V-KX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2391
100+ ¥ 2.0152
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.23
直接购买
