首页  >  产品百科  >  J21DPM-08V-KX

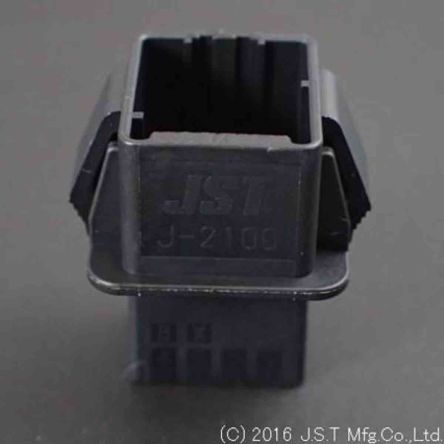

J21DPM-08V-KX

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 8路, 2.5mm节距, 2行
供应商型号: J21DPM-08V-KX
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 外壳 J21DPM-08V-KX

J21DPM-08V-KX概述

    JFA CONNECTOR J2000 SERIES 技术手册解析

    产品简介


    JFA CONNECTOR J2000 系列是一款专为现代电子设备设计的小型化连接器系统,采用2.5毫米间距的接线方式,支持板对板和线对线两种应用场景。此系列连接器采用插拔式结构,具备中心锁扣或侧锁扣两种锁紧方式,适用于不同需求的应用场景。其主要功能是通过紧凑设计满足电子产品轻薄化的需求,同时保证可靠的电连接性能。
    应用领域:
    JFA CONNECTOR J2000 系列广泛应用于消费类电子、工业控制、通信设备以及医疗设备等领域,特别适合需要高密度连接的场景。

    技术参数


    | 参数类别 | 规格值 |

    | 电流容量 | 最大 4.6 A(交流/直流,每电路/每AWG #20) |
    | 电压等级 | 250 V AC 或 DC |
    | 工作温度范围 | -55°C 至 +105°C(含电流作用导致的温升) |
    | 耐压值 | 1500 VAC/分钟 |
    | 适用导线规格 | AWG #28 至 #20(0.08至0.75 mm²) |
    | 适用PCB厚度 | 1.6 mm |
    结构特点:
    - 双弹簧结构,提升机械稳定性。
    - 支持中心锁扣与侧锁扣两种锁紧机制。
    - 外壳带有卡扣设计,操作时有明显的“咔哒”反馈。
    - 材料:玻璃填充PBT,UL94V-0认证,黑色。

    产品特点和优势


    独特功能:
    1. 小型化设计:2.5毫米间距设计,可有效减小电路板空间占用。
    2. 双锁扣系统:灵活选择中心锁扣或侧锁扣,确保接头稳固性。
    3. 高可靠性:采用镍底层镀金工艺,接触电阻低,寿命长。
    4. 兼容性强:可与多种电子元器件无缝配合,扩展性强。
    市场竞争力:
    - 模块化设计,便于集成。
    - 性能稳定,适用于恶劣工作环境。
    - 符合RoHS 2.0标准,环保且易于回收。

    应用案例和使用建议


    典型应用场景:
    - 工业自动化控制系统中的信号传输接口。
    - 智能家居设备的主控单元与外围模块连接。
    - 医疗设备的多路信号采集接口。
    使用建议:
    1. 在高频信号传输场景中,建议增加屏蔽措施以减少干扰。
    2. 针对复杂电磁环境,优先选用侧锁扣版本,增强抗振性能。
    3. 定期检查连接器表面是否有氧化现象,必要时清洁接触点。

    兼容性和支持


    JFA CONNECTOR J2000 系列与其他同类连接器具有良好的兼容性,适用于主流PCB设计规范。厂家提供完善的配套工具支持,包括手动及自动压接机、工具套件以及测试设备,帮助客户快速完成组装和检测。
    售后支持:
    - 技术团队随时响应客户需求。
    - 提供详尽的产品文档和技术指南。
    - 提供样品测试服务,确保产品适配性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 检查插针是否有变形或损坏;确保使用正确规格的导线。 |
    | 插拔过程中出现松动 | 重新安装并确认锁扣装置是否牢固闭合。 |
    | 接触电阻过大 | 检查导线压接质量,必要时更换新的接触部件。 |

    总结和推荐


    综合评估:
    JFA CONNECTOR J2000 系列凭借其小巧的体积、稳定的性能和多样化的功能设计,在行业中表现出色。其适用于各类高精度、高可靠性的应用场景,尤其适合对空间要求严格的项目。
    推荐理由:
    1. 小型化设计节省空间。
    2. 强大的电气性能满足多数应用场景需求。
    3. 良好的兼容性与扩展性,易于集成。
    综上所述,JFA CONNECTOR J2000 系列是一款值得信赖的选择,特别推荐给寻求高性能小型连接器的工程师和设计师。

J21DPM-08V-KX参数

参数
针脚数 -
类型 公,插头,电线-电线
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
安装方式 导线安装
包装方式 袋装

J21DPM-08V-KX厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DPM-08V-KX数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DPM-08V-KX J21DPM-08V-KX数据手册

J21DPM-08V-KX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.943
10+ ¥ 5.5136
30+ ¥ 4.7401
100+ ¥ 3.4158
500+ ¥ 3.1311
1000+ ¥ 2.9838
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.94
直接购买
加入购物车
