J21DF-08V-KX-L

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 8路, 2.5mm节距, 2行
供应商型号: J21DF-08V-KX-L
供应商: 云汉优选
标准整包数: 300

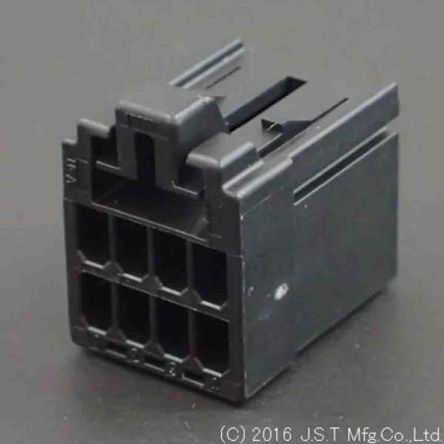

JST 矩形连接器 - 外壳 J21DF-08V-KX-L

J21DF-08V-KX-L概述


    产品简介


    JFA连接器 J2000系列
    JFA连接器J2000系列是一种2.5毫米间距的可分离式压接连接器,适用于电线对板和电线对电线的应用。这些连接器旨在为小型化电子设备提供解决方案。根据所需应用的不同,可以选择中心锁紧或侧锁紧两种锁定方式。所有JFA连接器J2000系列的插座接触件设计是通用的。

    技术参数


    | 线径(AWG) | 电路数 |

    | #20 | 电流(A) |
    | 最大值:4.6
    | #22
    | 最大值:4.4
    | #24
    | 最大值:3.4
    | #26
    | 最大值:3.0
    | #28
    | 最大值:2.4
    - 额定电流:最大4.6A(交流/直流,3电路,AWG #20)
    - 额定电压:250V AC/DC
    - 温度范围:-55°C至+105°C(包括通电时的温升)
    - 耐压能力:1500VAC/分钟
    - 适用导线范围:AWG #28至#20(0.08至0.75平方毫米)
    - 适用PCB厚度:1.6毫米
    - 标准认证:E60389,符合RoHS2标准

    产品特点和优势


    JFA连接器J2000系列具备以下独特功能和优势:
    - 双弹簧结构:确保更稳定的连接。
    - 两种锁定方式:提供更高的可靠性和稳定性。
    - 明显的“咔嚓”感:确保正确安装。
    - 材料和工艺:铜合金制成,镍底涂层并选择性镀金,确保高导电性和良好的耐用性。

    应用案例和使用建议


    这些连接器适用于多种应用场合,例如家庭自动化系统、工业控制系统和通信设备。使用时需注意以下几点:
    - 确保正确的线径匹配:根据所需的电流和电路数量选择合适的线径。
    - 保持环境清洁:避免灰尘和污染物影响连接可靠性。
    - 定期检查连接状态:确保长期稳定的工作性能。

    兼容性和支持


    - 兼容性:这些连接器可以与其他JFA系列的产品兼容,方便进行模块化设计。
    - 支持:厂商提供了详尽的技术文档和使用指导,如需更多支持,可以直接联系厂商获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器不稳定 | 检查是否有尘埃或其他污染物干扰,并确保连接器正确安装。 |
    | 电流过载导致连接器损坏 | 更换适配的连接器,并确保电线的电流承载能力满足要求。 |
    | 导线连接不良 | 使用合适的压接工具和压接模具确保导线与连接器的良好连接。 |

    总结和推荐


    JFA连接器J2000系列凭借其紧凑的设计、可靠的锁定机制和出色的电气性能,在电子设备的小型化和模块化设计中表现出色。这些连接器不仅具有高度的灵活性和可靠性,还能有效提升系统的整体性能。综上所述,我强烈推荐JFA连接器J2000系列用于需要高密度连接和良好性能的小型化电子设备。

J21DF-08V-KX-L参数

参数
针脚数 8pin
类型 插头,母,电线-电线/PCB
颜色 黑色
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 11.4mm(长度)*15.45mm(高度)
安装方式 导线安装
应用等级 工业级
包装方式 袋装

J21DF-08V-KX-L厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DF-08V-KX-L数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DF-08V-KX-L J21DF-08V-KX-L数据手册

J21DF-08V-KX-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
