首页  >  产品百科  >  ZPDR-26V-S

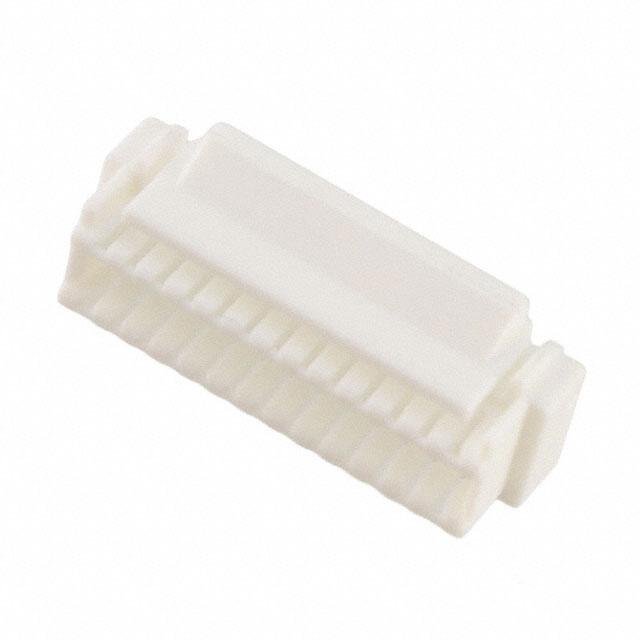

ZPDR-26V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 26pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: J-ZPDR-26V-S
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 ZPDR-26V-S

ZPDR-26V-S概述

    ZPD CONNECTOR 技术手册解析

    1. 产品简介


    ZPD CONNECTOR 是一种专门设计用于高密度PC板的设计和制造的接插件。它采用1.5毫米间距的双排型设计,具有可拆卸式压接结构,适用于多种类型的电子设备和系统。这种连接器的主要功能是在不同电子组件之间提供可靠的电气连接,广泛应用于计算机、通信设备、工业自动化控制系统以及其他需要高度可靠连接的领域。

    2. 技术参数


    ZPD CONNECTOR 的具体技术参数如下:
    - 电流等级:2A(10至30个电路,导线尺寸AWG#24);1.5A(32至40个电路,导线尺寸AWG#24)
    - 电压等级:100V AC/DC
    - 温度范围:-25℃至+85℃(包括施加电流时的温升)
    - 接触电阻:初始值≤30mΩ;环境测试后≤60mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压能力:500VAC/分钟
    - 适用导线:导体尺寸:AWG#28至#24;绝缘外径:0.76至1.2mm

    3. 产品特点和优势


    ZPD CONNECTOR 拥有多项独特功能和优势,使其在市场上脱颖而出:
    - 安全锁定结构:确保连接器在工作过程中不会意外松脱。
    - 低插入力:降低装配难度,提高生产效率。
    - 吸盘区域:便于机械手抓取,实现自动化装配。
    - 改进的咬合力:提高了与插座配合的紧密度。
    这些特点使得 ZPD CONNECTOR 在复杂和紧凑的应用环境中表现出色,如计算机主板、服务器机柜、通信设备等。

    4. 应用案例和使用建议


    ZPD CONNECTOR 广泛应用于计算机、通信设备及工业自动化控制系统的组装过程中。通过在高密度PCB板上的应用,实现了可靠且高效的电气连接。
    使用建议:
    - 确保装配环境的清洁度,避免灰尘和异物进入影响接触性能。
    - 定期检查连接器的状态,确保无破损或老化现象。
    - 遵循正确的安装步骤,确保连接器正确安装并锁紧。

    5. 兼容性和支持


    ZPD CONNECTOR 与多种类型的电子设备兼容,能够满足不同应用需求。制造商提供了详细的技术文档和支持服务,确保用户可以顺利进行产品选择、安装和维护。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:连接器插入困难
    - 解决方案:检查是否有异物进入,确认导线直径是否合适。

    - 问题:接触不良
    - 解决方案:重新装配,确保所有部件都正确安装且锁紧。

    - 问题:连接器损坏
    - 解决方案:联系制造商,根据具体情况进行维修或更换。

    7. 总结和推荐


    综上所述,ZPD CONNECTOR 是一款高性能、高可靠性、适用于多种应用场景的电子连接器。其独特的设计和卓越的性能使其成为众多电子设备制造商的首选。建议在高密度PCB板和需要可靠电气连接的应用场合优先考虑使用这款产品。

ZPDR-26V-S参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 26pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ZPDR-26V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZPDR-26V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZPDR-26V-S ZPDR-26V-S数据手册

ZPDR-26V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 5.5935
1000+ ¥ 1.7865
5000+ ¥ 1.66
库存: 2392
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 111.87
