BM18B-ZPDSS-TF

厂牌: JST
产品描述: 18pin 1.5mm 2 Header,Locking Ramp 2A 锡 贴片安装 17.2mm(长度)*8.4mm(高度)
供应商型号: JY-BM18B-ZPDSS-TF
供应商: 云汉优选
标准整包数: 1

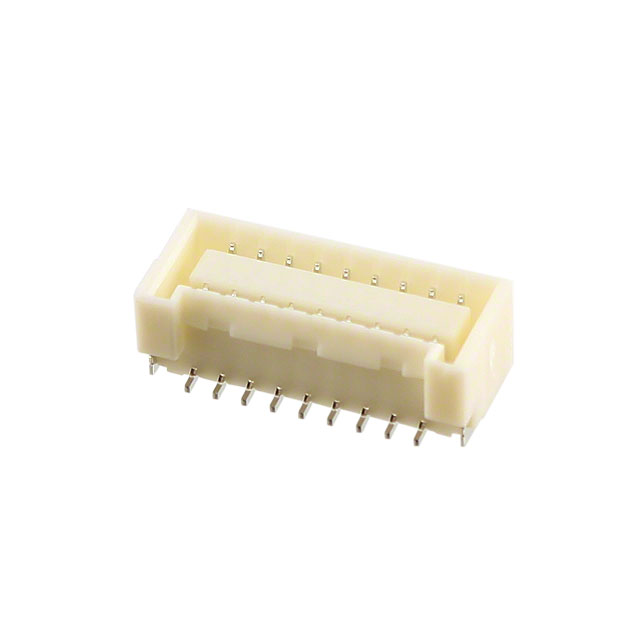

JST 矩形连接器 - 针座 - 公插针 BM18B-ZPDSS-TF

BM18B-ZPDSS-TF概述

    ZPD Connector 技术手册解析

    1. 产品简介


    ZPD连接器是一种用于高密度PCB设计的1.5mm间距可断式压接连接器。该连接器设计为双排型,具备可靠的锁定装置,能够实现低插入力操作,同时提供良好的插拔手感,确保连接操作的安全可靠。ZPD连接器广泛应用于多种电子设备中,特别是在需要高密度连接的应用场景中表现尤为出色。

    2. 技术参数


    以下是ZPD连接器的技术规格和技术参数:
    - 电流额定值:2 A / 10至30个电路(AC/DC,AWG #24);1.5 A / 32至40个电路(AC/DC,AWG #24)
    - 电压额定值:100 V AC/DC
    - 温度范围:-25℃ 至 +85℃ (含施加电流通电时的温升)
    - 接触电阻:初始值 ≤ 30 mΩ;经过环境测试后 ≤ 60 mΩ
    - 绝缘电阻:≥ 500 MΩ
    - 耐电压:500 VAC/分钟
    - 适用线缆:导体尺寸:AWG #28 至 #24;绝缘外径:0.76 mm 至 1.2 mm

    3. 产品特点和优势


    ZPD连接器的主要优势包括:
    - 安全可靠的锁定结构:保证连接稳定且不易脱落。
    - 低插入力:简化装配过程,提高生产效率。
    - 增强插拔体验:良好的触感反馈,确保每次插拔都准确无误。
    - 适应性强:适用于广泛的电线规格和不同的应用场景。

    4. 应用案例和使用建议


    ZPD连接器被广泛应用于各种电子设备中,例如计算机、通信设备、工业控制设备等。使用时需要注意以下几点:
    - 确保电线和连接器型号匹配,避免使用不合适的电线规格。
    - 操作前请参考“端子和连接器处理注意事项”以确保正确安装和维护。
    - 建议在应用中使用标准的电线材料和工具,以获得最佳效果。

    5. 兼容性和支持


    ZPD连接器具有良好的兼容性,可与其他标准电子组件和设备配套使用。厂家提供了详尽的技术文档和支持服务,包括在线资料和售后支持。如需了解更多信息,请联系JST技术支持团队。

    6. 常见问题与解决方案


    根据手册中的信息,以下是一些常见的问题及其解决方案:
    - 问题:连接不稳定,经常松动。
    - 解决方案:检查是否使用了正确的电线规格和连接器型号,确保连接器已正确锁定。

    - 问题:接触电阻偏高。
    - 解决方案:检查连接器是否有脏污或损坏,清洁或更换受损部件。

    7. 总结和推荐


    总体而言,ZPD连接器凭借其优秀的机械性能、可靠的设计和广泛的适用性,在高密度PCB应用中表现出色。如果您正在寻找一款能够在严苛环境中保持稳定性能的连接器,ZPD连接器将是您的理想选择。因此,我们强烈推荐使用这款产品。
    以上是对ZPD连接器的技术手册进行的详细解析,希望能为您的选型和使用提供帮助。

BM18B-ZPDSS-TF参数

参数
针脚数 18pin
间距-配接 1.5mm
排数 2
排距 -
防护等级 -
类型 Header,Locking Ramp
触头镀层 - 配接
颜色 -
额定电流 2A
触头镀层厚度 - 配接 -
长*宽*高 17.2mm(长度)*8.4mm(高度)
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

BM18B-ZPDSS-TF厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM18B-ZPDSS-TF数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM18B-ZPDSS-TF BM18B-ZPDSS-TF数据手册

BM18B-ZPDSS-TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
