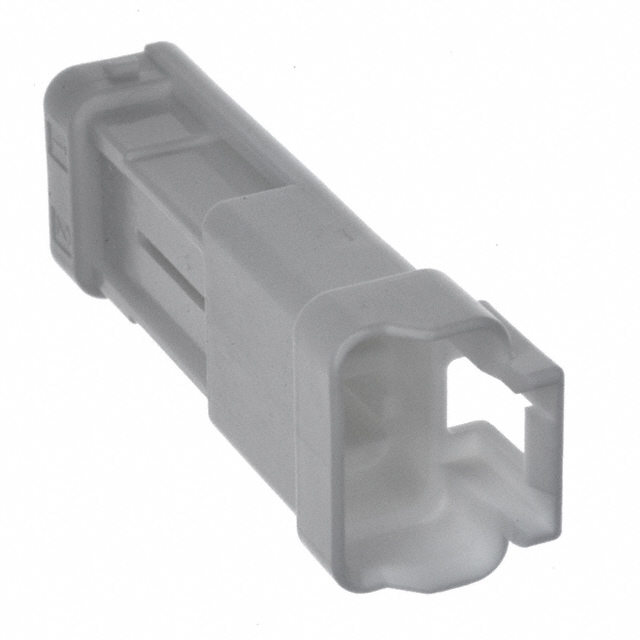

02T-WPJV-1-SM

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Plug 1 2pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装 14.2mm(长度)*38mm(高度)
供应商型号: 26M-02T-WPJV-1-SM
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 02T-WPJV-1-SM

02T-WPJV-1-SM概述

    WPJ Connector 技术手册

    产品简介


    WPJ Connector 是一种具有防水功能的可断式压接型电线连接器,适用于各种电气连接需求。它采用了紧凑设计,具备防潮、耐用等特点,可以用于需要防水和非防水条件下的应用场景。WPJ Connector 主要应用于工业控制、通讯设备、汽车电子及消费电子产品等领域。

    技术参数


    - 电流等级:7A AC, DC (AWG #18)
    - 电压等级:300V AC, DC
    - 温度范围:-25℃ 至 +85℃(包含电气电流施加时的温度上升)
    - 接触电阻:初始值 ≤10mΩ;环境测试后 ≤20mΩ
    - 绝缘电阻:最小 1,000 MΩ
    - 耐压能力:1,500 VAC/分钟
    - 适用导线:导体尺寸 AWG #22 至 #18;绝缘外径 2.32 至 2.83 mm 或 1.52 至 2.03 mm
    - 防水等级:JIS C 0920 级别 7 防水(IEC 60529 IPX7)

    产品特点和优势


    WPJ Connector 的独特功能包括防水性能、接触部分不易变形的结构设计、内部锁定系统、以及紧凑的设计。这些特点使得它在多种应用环境中表现出色,尤其是在工业控制和汽车电子等对可靠性和防护性能要求较高的场合。

    应用案例和使用建议


    WPJ Connector 在工业控制领域的应用广泛,例如自动化设备、工业机器人和传感器之间的连接。在消费电子产品方面,它可以用于手机充电接口和各类小型电子设备。为了确保最佳性能,建议在安装过程中仔细遵循制造商提供的安装指南,并进行适当的防水密封处理。

    兼容性和支持


    WPJ Connector 具备良好的兼容性,可以与其他符合标准的电气设备和组件无缝集成。厂商提供了详细的装配指南和技术支持,以确保客户能够正确安装和使用这些连接器。同时,产品符合 RoHS 标准,环保且无害。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查接触面是否清洁,确保压接工具使用正确并按规范操作。

    - 问题:防水效果不佳
    - 解决方案:确认所有防水部件都已正确安装,如密封环和橡胶垫片。

    总结和推荐


    总体而言,WPJ Connector 是一款高性能、可靠性强的电气连接器,尤其适合于需要防水和高可靠性的应用场景。其紧凑的设计、防水能力和广泛的兼容性使其在市场上具有很强的竞争力。因此,我们强烈推荐使用 WPJ Connector 来满足您的电气连接需求。

02T-WPJV-1-SM参数

参数
触头端接 压接
针脚数 2pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 1
长*宽*高 14.2mm(长度)*38mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

02T-WPJV-1-SM厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

02T-WPJV-1-SM数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST 02T-WPJV-1-SM 02T-WPJV-1-SM数据手册

02T-WPJV-1-SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
