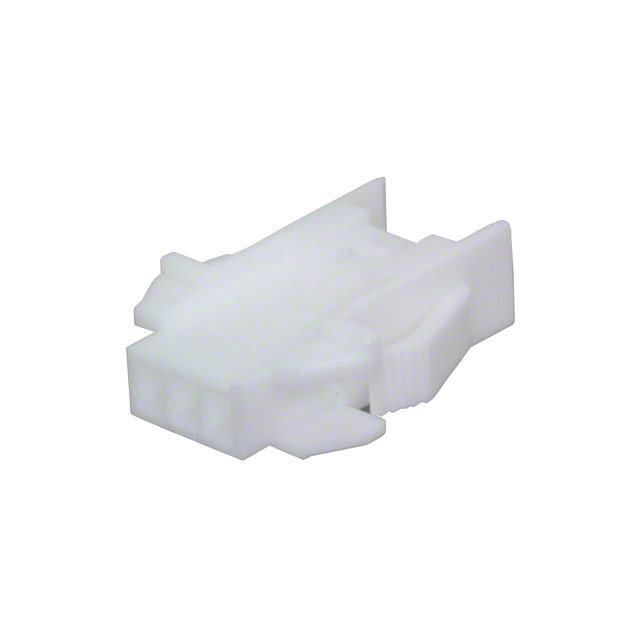

XARR-03V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 3路, 1行
供应商型号: 26M-XARR-03V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XARR-03V

XARR-03V概述

    #

    产品简介


    本篇技术手册介绍了JST公司的XA连接器系列产品。XA连接器是一种2.5mm间距的可断开式线对线连接器,广泛应用于各种电子设备中。它能够与现有的XA插座进行可靠连接,并具有可靠的二次锁紧机构,适合多种安装面板的应用。
    主要功能
    - 可靠性高:提供可靠二次锁紧机制,确保连接稳定性。
    - 易于安装:可用于多种类型的安装面板。
    - 广泛适用:与现有XA插座兼容。
    应用领域
    - 工业自动化
    - 汽车电子
    - 智能家居
    - 通信设备

    技术参数


    - 电流额定值:3A AC/DC最大(适用于AWG #20导线)
    - 电压额定值:250V AC/DC最大
    - 温度范围:-25°C至+85°C(包含应用电气电流时的温升)
    - 接触电阻:初始值10mΩ最大;环境测试后20mΩ最大
    - 绝缘电阻:500MΩ最小
    - 耐压能力:1,500V AC/分钟
    - 适用导线:AWG #28至#20
    - 符合RoHS标准

    产品特点和优势


    XA连接器具有多个显著优势,包括可靠二次锁紧机构、高电流和电压额定值以及广泛的温度适应性。此外,该连接器在设计上考虑了通用性,能够与多种安装面板匹配,提升了其在不同应用场景下的灵活性和实用性。
    独特功能
    - 兼容性强:与现有XA插座完全兼容,便于替换和升级。
    - 操作便捷:配备内型接触刺刀,便于安装和拆卸。
    - 安全性高:采用锁紧结构,有效防止意外松脱。

    应用案例和使用建议


    应用案例
    XA连接器广泛应用于各类设备中,例如工业控制板、汽车仪表盘、智能家电和通信设备。在这些设备中,连接器必须具备高可靠性和良好的抗干扰能力。
    使用建议
    - 保持清洁:安装前确保接触点无尘和污垢,以保证良好的电气连接。
    - 正确安装:按照手册指导进行安装,特别是使用二次锁紧机构时需确保锁紧到位。
    - 定期检查:定期检查连接器的工作状态,确保长期稳定运行。

    兼容性和支持


    XA连接器系列的产品与多种型号的终端和连接器具有良好的兼容性。厂商提供了详细的指南和建议,如《终端和连接器使用时的一般说明》,以及关于特定型号的详细信息可以联系JST公司获取。

    常见问题与解决方案


    常见问题
    1. 接触不良:可能由于灰尘或污垢导致接触不良。
    2. 过热现象:电流过大导致过热。
    3. 机械损坏:不当的操作可能导致物理损坏。
    解决方案
    1. 清洁接头:使用适当的工具和溶剂清洁接头。
    2. 降载处理:避免超过额定电流使用。
    3. 轻柔操作:在插拔连接器时轻轻操作,避免过度用力。

    总结和推荐


    XA连接器凭借其可靠的性能、宽泛的适用范围以及良好的兼容性,在市场上具备强大的竞争力。经过严格的技术参数测试,其在各类严苛环境中均能表现出色。因此,无论是工业、汽车还是智能家居等领域,推荐使用XA连接器以确保设备的安全性和可靠性。

XARR-03V参数

参数
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 16.4mm*23.876mm*21.6mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

XARR-03V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XARR-03V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XARR-03V XARR-03V数据手册

XARR-03V封装设计

查看详情并下载
Symbol
Footprint
3D Model
