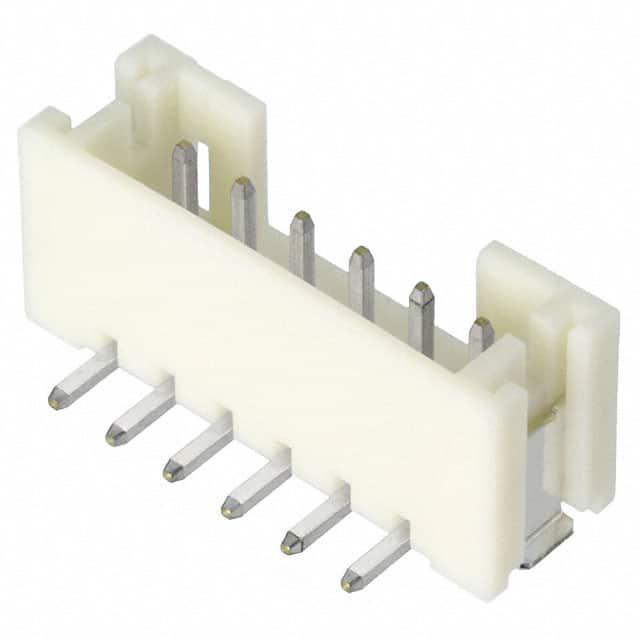

B6B-PH-SM4-TB (LF)(SN)

厂牌: JST
产品描述: JST 2.0mm间距6p单排排针 线对板连接器, PH系列, 直角, 表面
供应商型号: UA-B6B-PH-SM4-TB (LF)(SN)
供应商: 海外现货
标准整包数: 1000
JST 矩形连接器 - 针座 - 公插针 B6B-PH-SM4-TB (LF)(SN)

B6B-PH-SM4-TB (LF)(SN)概述

    PH CONNECTOR 技术手册概述

    1. 产品简介


    PH CONNECTOR 是一款设计用于高密度内部线缆连接到印刷电路板(PCB)上的2.0毫米间距可拆卸压接式连接器。该连接器采用轻薄低轮廓设计,安装后高度为8.0毫米,宽度为4.5毫米。它以其可靠、紧凑、高可靠性及低成本的特点,满足了当前高密度连接需求。

    2. 技术参数


    以下是PH CONNECTOR的主要技术规格:
    - 电流等级: 2 A AC/DC (AWG #24)
    - 电压等级: 100 V AC/DC
    - 温度范围: -25°C 至 +85°C (包含通电时的温度上升)
    - 接触电阻: 初始值/10 mΩ最大;环境测试后/20 mΩ最大
    - 绝缘电阻: 最小1,000 MΩ
    - 耐压: 800 VAC/分钟
    - 适用电线: AWG #32至#24
    - 适用PCB厚度: 0.8至1.6毫米

    3. 产品特点和优势


    PH CONNECTOR 的主要优势包括:
    - 可靠的接触: 采用完全遮蔽的头端设计,确保了接触的可靠性。
    - 印刷电路板保持机制: 确保在PCB上牢固安装。
    - 表面贴装模型 (SMT): 方便在PCB上进行自动装配。
    - 低插入力型触点: 便于插拔,减少振动影响。
    - 兼容RoHS2标准:符合环保要求。

    4. 应用案例和使用建议


    PH CONNECTOR 主要应用于各种高密度连接需求的应用场合,如消费电子、通信设备、工业自动化等领域。建议在使用前参考相关的操作指南,并在特定应用环境下进行适当的温升测试。

    5. 兼容性和支持


    PH CONNECTOR 支持与其他电子元器件及设备的兼容使用,具体兼容性详情可咨询JST官方。厂商提供全面的技术支持和售后服务,以帮助用户更好地使用和维护该产品。

    6. 常见问题与解决方案


    - 问题: 插入困难
    - 解决方案: 检查电线和连接器是否匹配,确认电线的规格在AWG #32至#24之间。
    - 问题: 接触电阻过高
    - 解决方案: 确认电线插入到位,并检查是否存在氧化或损伤情况。
    - 问题: 插头脱落
    - 解决方案: 确认PCB的焊接质量,确保连接器固定牢固。

    7. 总结和推荐


    PH CONNECTOR 是一款高可靠性的连接器,适用于多种高密度连接需求的应用场合。其可靠的接触性能、良好的兼容性和易于维护的特点使其在市场上具有较强的竞争力。强烈推荐在需要高密度连接的应用中使用这款产品。

B6B-PH-SM4-TB (LF)(SN)参数

参数
针脚数 6pin
间距-配接 2mm
排数 1
排距 -
额定电流 2A
颜色 米黄色
触头镀层 - 配接
防护等级 -
类型 Detent Lock,Header
触头镀层厚度 - 配接 -
长*宽*高 15.95mm(长度)*7mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B6B-PH-SM4-TB (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B6B-PH-SM4-TB (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B6B-PH-SM4-TB (LF)(SN) B6B-PH-SM4-TB (LF)(SN)数据手册

B6B-PH-SM4-TB (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
