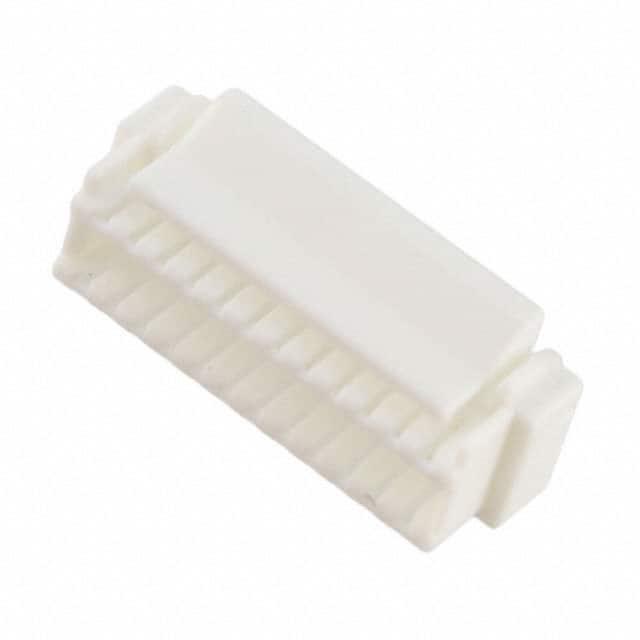

ZPDR-24V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 24pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 21.7mm(长度)*7.6mm(高度)
供应商型号: ZPDR-24V-S
供应商: 国内现货
标准整包数: 50
JST 矩形连接器 - 外壳 ZPDR-24V-S

ZPDR-24V-S概述

    ZPD Connector 技术手册

    1. 产品简介


    ZPD连接器是一种专为高密度PC板设计的电子元器件。它采用了1.5mm间距的双排结构,配备了可靠的锁定装置,以确保稳固的连接。ZPD连接器适用于需要低插入力和良好接触感觉的应用场景。其主要应用领域包括计算机、通信设备、工业自动化系统等。

    2. 技术参数


    - 额定电流: 2A(交流/直流)
    - 额定电压: 100V(交流/直流)
    - 温度范围: -25°C 至 +85°C(包括电气电流产生的温度上升)
    - 接触电阻: 初始值/最大30mΩ;环境测试后/最大60mΩ
    - 绝缘电阻: 最小500MΩ
    - 耐压: 500V AC/分钟
    - 适用导线: 导线截面积/28至24 AWG;绝缘外径/0.8至1.2mm

    3. 产品特点和优势


    ZPD连接器具有以下几个显著特点和优势:
    - 可靠锁定结构: 确保连接稳固且不易松动。
    - 低插入力: 易于插拔,减少操作难度。
    - 吸盘区域: 便于自动化拾取。
    - 良好的接触感: 提供一致的接触体验,避免误操作。
    - RoHS合规: 符合环保要求,适用于多种应用场合。

    4. 应用案例和使用建议


    ZPD连接器广泛应用于各种高密度PC板设计,如计算机主板、服务器背板、通信设备等。以下是几种常见的应用场景:
    - 计算机主板: 用于内部电路板之间的连接。
    - 服务器背板: 用于不同模块间的信号传输。
    - 工业自动化设备: 用于设备间的控制信号传输。
    使用建议:
    - 在高温环境下使用时,应注意保持适当的冷却措施。
    - 确保导线的截面积符合要求,避免过载。
    - 使用前检查接触点是否有损坏或氧化,以确保良好的接触性能。

    5. 兼容性和支持


    ZPD连接器的设计兼容多种型号的导线和焊接设备。厂商提供了详细的安装指南和技术支持,客户可以联系JST获取更多细节和帮助。此外,所有产品均符合RoHS标准,确保环保合规。

    6. 常见问题与解决方案


    - 问题: 插入力过高
    - 解决方案: 检查连接器和导线是否正确匹配,确保导线截面积符合要求。
    - 问题: 接触不良
    - 解决方案: 清理接触点,确保无氧化物或污染物。
    - 问题: 耐压不足
    - 解决方案: 确认所用导线和环境条件是否符合规格要求。

    7. 总结和推荐


    综上所述,ZPD连接器是一款高效、可靠的电子元器件,适用于高密度PC板设计。其优秀的特性使其在多种应用场景中表现出色。如果你需要一款低插入力、高可靠性且符合RoHS标准的连接器,ZPD连接器是理想的选择。
    推荐使用ZPD连接器,尤其是在对连接稳定性有较高要求的应用场景中。

ZPDR-24V-S参数

参数
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 24pin
长*宽*高 21.7mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ZPDR-24V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZPDR-24V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZPDR-24V-S ZPDR-24V-S数据手册

ZPDR-24V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2.5961
150+ ¥ 2.17
1000+ ¥ 1.6287
库存: 398
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 129.8
直接购买
加入购物车
