ZHR-2

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: 日本压着端子制造 连接器外壳, 2路, 1.5mm节距, 1行
供应商型号: 26M-ZHR-2
供应商: 云汉优选
标准整包数: 10

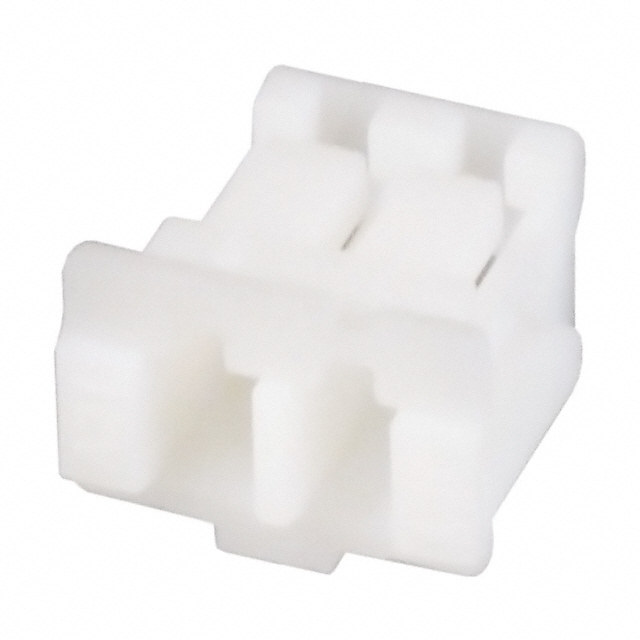

JST 矩形连接器 - 外壳 ZHR-2

ZHR-2概述

    ZH Connector 技术手册解析

    产品简介


    ZH 连接器是一款专为高密度布线设计的小型连接器,适用于紧凑空间的应用场合。这种连接器采用 1.5mm 节距的设计,支持断开式压接工艺,具有低高度的特点。它的额定电流为 1.0A(AC, DC),适用导线范围为 AWG #32 至 #26。ZH 连接器广泛应用于消费电子产品、通信设备及医疗设备等领域。

    技术参数


    - 节距:1.5mm
    - 额定电流:1.0A(AC, DC)
    - 额定电压:50V(AC, DC)
    - 温度范围:-25°C 至 +85°C(包含电流引起的温度升高)
    - 接触电阻:初始值 ≤20mΩ;环境测试后 ≤30mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压:500VAC/分钟
    - 适用导线:AWG #32 至 #26
    - PC 板厚度:0.6mm 至 1.2mm,1.6mm

    产品特点和优势


    - 紧凑设计:ZH 连接器的高度仅为 5.6mm,厚度仅 3.5mm,适合于对空间要求严格的设备。
    - 可靠的接触机制:连接器内部采用了防变形结构,确保长期稳定可靠的接触性能。
    - 易于装配:连接器插件上设有凸起,方便装配。
    - 环境适应性:具备优秀的温度适应性和电气特性,可在恶劣环境下保持性能稳定。

    应用案例和使用建议


    应用案例:
    - 消费电子:便携式设备如智能手机、平板电脑、智能手表。
    - 通信设备:路由器、交换机、基站设备。
    - 医疗设备:医疗器械如监护仪、超声诊断仪。
    使用建议:
    - 在安装过程中,确保导线按规定的尺寸和类型进行压接,以保证良好的接触。
    - 选择合适类型的PCB板以确保连接器稳固安装。
    - 遵循制造商提供的安装指南和注意事项,以避免不当操作导致的故障。

    兼容性和支持


    - 兼容性:ZH 连接器与ZR绝缘位移连接器兼容。
    - 认证和支持:该产品符合RoHS标准,并通过了UL/E60389和LR20812认证。
    - 技术支持:如有任何技术问题,可联系JST获取详细的技术支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查导线压接是否正确,确保插头与插座完全插入。 |
    | 温度过高 | 确保通风良好,不要将连接器放置在过高温度环境中。 |
    | 耐压不足 | 更换符合要求的导线或检查焊接是否牢靠。 |

    总结和推荐


    总结:
    ZH 连接器以其紧凑的尺寸、可靠的接触性能和广泛的温度适应性,成为市场上一款极具竞争力的产品。它在多种高密度布线应用中表现出色,能够满足不同领域的需求。
    推荐:
    我们强烈推荐 ZH 连接器用于需要高效空间利用和高可靠性的项目。无论是消费电子产品还是工业应用,这款连接器都能提供卓越的性能表现。如果你正在寻找一种能够在复杂环境下保持稳定的高性能连接器,ZH 连接器无疑是一个理想的选择。

ZHR-2参数

参数
排数 1
触头端接 压接
针脚数 2pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 4.5mm*3.4mm*3.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ZHR-2厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZHR-2数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZHR-2 ZHR-2数据手册

ZHR-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1623
100+ ¥ 0.1009
500+ ¥ 0.0944
1000+ ¥ 0.0815
5000+ ¥ 0.0564
10000+ ¥ 0.0552
50000+ ¥ 0.053
库存: 216233
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 1.62
