首页  >  产品百科  >  J21DF-12V-KX-L

J21DF-12V-KX-L

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 12路, 2.5mm节距, 2行
供应商型号: 26M-J21DF-12V-KX-L
供应商: 云汉优选
标准整包数: 1

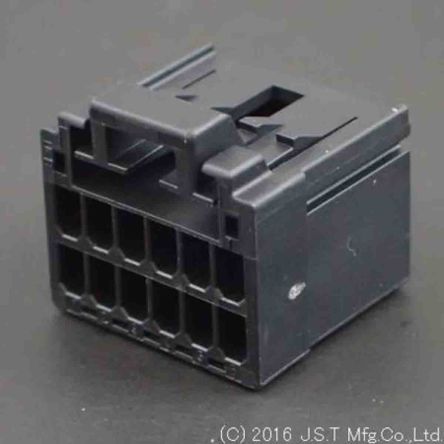

JST 矩形连接器 - 外壳 J21DF-12V-KX-L

J21DF-12V-KX-L概述


    产品简介


    JFA CONNECTOR J2000系列
    JFA CONNECTOR J2000系列是专为小型化电子设备设计的2.5毫米间距连接器,适用于线对板和线对线的应用。这些连接器具有多种锁定方式,可以根据具体应用需求选择中心锁紧或侧锁紧。所有JFA连接器J2000系列的插座接点都具有通用性。
    主要特点:
    - 双弹簧结构
    - 两种锁紧方法
    - 接触件锁
    - 明显的“咔哒”手感
    应用领域:
    - 通信设备
    - 汽车电子
    - 工业自动化
    - 医疗器械

    技术参数


    - 额定电流:最大4.6A(交流或直流,适用于三电路/20号AWG)
    - 电压等级:250V AC, DC
    - 温度范围:-55°C 至 +105°C(包括应用电流时的温升)
    - 耐压:1500V AC/分钟
    - 适用电线:28号至20号AWG(0.08至0.75平方毫米)
    - 适用PCB厚度:1.6毫米
    - 认证标准:E60389
    - 符合标准:RoHS2

    产品特点和优势


    JFA CONNECTOR J2000系列通过双弹簧结构和两种锁紧方式提供了出色的可靠性。双弹簧设计确保了稳定的电连接,而两种锁紧方式则增加了安装的灵活性。此外,该系列产品具有显著的“咔哒”手感,使得安装过程更加直观和方便。在不同的应用环境中,这些连接器展现出卓越的稳定性和耐用性,使其成为多种行业应用的理想选择。

    应用案例和使用建议


    应用案例
    JFA CONNECTOR J2000系列广泛应用于通信设备、汽车电子、工业自动化和医疗器械等领域。例如,在通信设备中,这些连接器可以用于各种线路连接,以确保设备间的数据传输稳定可靠;在汽车电子领域,它们可用于复杂的车内布线系统,满足严格的环境要求。
    使用建议
    1. 在安装过程中,请确保锁紧方式正确选择并锁紧到位,以确保连接稳定可靠。
    2. 选择合适的电线尺寸和规格,以保证电流传输的安全性和稳定性。
    3. 定期检查连接器的状态,确保无损和无腐蚀。

    兼容性和支持


    JFA CONNECTOR J2000系列与市场上常见的电线规格兼容,适合于不同类型的电路板和电线。供应商提供详细的安装和维护指南,并提供必要的工具和配件。同时,制造商还提供技术支持,帮助客户解决安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:连接器无法完全锁紧
    - 解决方案:确认锁紧机制是否正确安装,检查是否有异物阻塞。
    2. 问题:连接器发热严重
    - 解决方案:检查电流负载是否超出额定值,确保电线规格合适。
    3. 问题:连接不稳定
    - 解决方案:检查电线和插针是否紧密接触,必要时重新焊接。

    总结和推荐


    JFA CONNECTOR J2000系列以其双弹簧结构、两种锁紧方式和高可靠性赢得了市场的认可。这些连接器不仅具备出色的电气性能,而且安装简便、适用范围广。因此,我们强烈推荐该系列产品用于需要高稳定性和可靠性的电子设备中。
    总体而言,JFA CONNECTOR J2000系列是一款非常值得信赖的连接器产品,适合广泛的应用场景。如果您正在寻找高性能且可靠的连接解决方案,这款产品无疑是您的理想选择。

J21DF-12V-KX-L参数

参数
类型 插头,母,电线-电线/PCB
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 -
长*宽*高 16.4mm(长度)*15.45mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 袋装

J21DF-12V-KX-L厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DF-12V-KX-L数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DF-12V-KX-L J21DF-12V-KX-L数据手册

J21DF-12V-KX-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.0523
10+ ¥ 3.269
30+ ¥ 2.7936
100+ ¥ 2.1521
200+ ¥ 1.9157
库存: 999
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 4.05
