XADRP-32V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 32pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 44.7mm(长度)*12mm(高度)
供应商型号: 18E1-XADRP-32V
供应商: 国内现货
标准整包数: 1

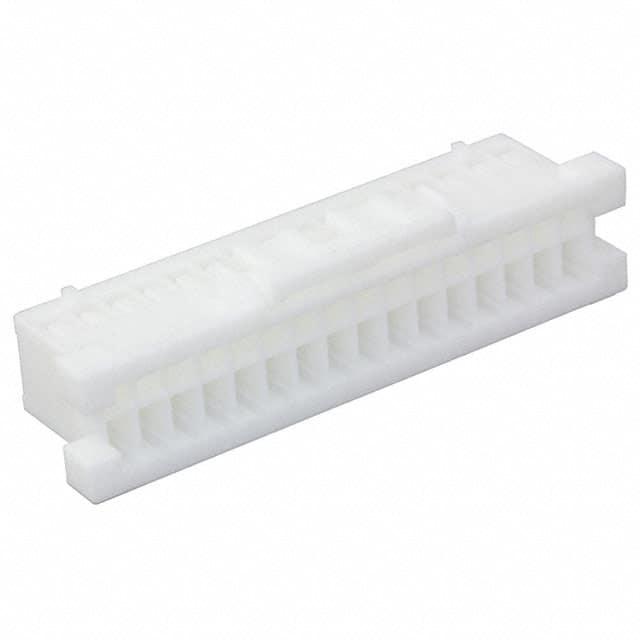

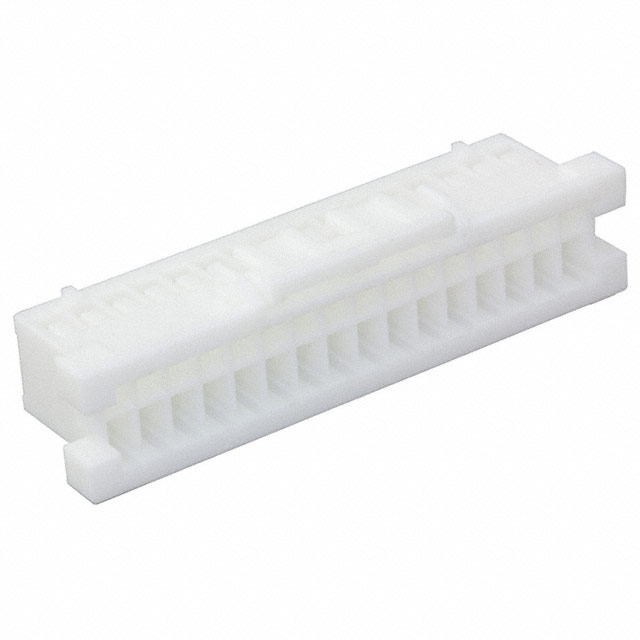

JST 矩形连接器 - 外壳 XADRP-32V

XADRP-32V概述

    # XAD Connector:一款高性能的2.5mm间距断接式压接线对线连接器

    产品简介


    XAD连接器是一款2.5mm间距的断接式压接线对线连接器。它能与XAD插座(板对线类型)的接口对接,具备广泛的面板安装能力及可靠的锁扣结构。XAD连接器以其内嵌式接触簧片、适用于各种面板的特点以及良好的安全性和稳定性而受到广泛关注。

    技术参数


    - 电流等级:交流、直流最大3A(AWG #20)
    - 电压等级:交流、直流最大250V
    - 温度范围:-25°C至+85°C(包括电气电流作用下的温度上升)
    - 接触电阻:初始值最大10mΩ;环境测试后最大20mΩ
    - 绝缘电阻:最小500MΩ
    - 耐压:交流1,500V/分钟
    - 适用线径:AWG #28至#20
    - RoHS合规

    产品特点和优势


    XAD连接器具备多种独特的优势:
    - 内置型接触簧片设计,增强了接触可靠性。
    - 可以轻松适配现有的XAD插座,便于系统升级。
    - 强大的面板安装能力,使得XAD连接器能在各种环境下稳定运行。
    - 采用可靠锁扣构造,确保连接稳固。

    应用案例和使用建议


    应用案例
    XAD连接器广泛应用于工业自动化、医疗设备和通信设备等领域。例如,在工业控制系统中,它常用于传感器和执行器之间的信号传输;在医疗设备中,它则用于精密电路的连接。XAD连接器出色的稳定性和耐用性使得它能够承受高振动和极端环境变化。
    使用建议
    在实际应用中,为了保证最佳性能,建议:
    - 在进行接线前,确保所有组件的尺寸符合规格要求。
    - 定期检查连接器的接触情况和电气特性,确保连接器保持良好的性能。
    - 在安装过程中严格按照厂商提供的指南操作,避免不当的操作导致损坏。

    兼容性和支持


    XAD连接器具有良好的兼容性,可与其他标准设备和组件配合使用。制造商提供详细的技术支持和售后服务,如有需要可联系JST公司获取更多技术支持。此外,用户还可以参考“终端和连接器使用说明”以了解更多信息。

    常见问题与解决方案


    问题1:连接器无法正确安装到面板上
    解决方法
    确保所使用的连接器型号与面板布局完全匹配,并且安装孔尺寸准确无误。
    问题2:连接器接触不良
    解决方法
    确认电线截面是否符合标准要求,并且线材已正确插入连接器内部。必要时可重新压接电线以改善接触质量。
    问题3:耐压性能不达标
    解决方法
    检查连接器的生产批次号,如存在缺陷,则需更换新的连接器部件。同时确保在使用过程中遵循正确的操作步骤。

    总结和推荐


    综上所述,XAD连接器凭借其卓越的性能、广泛的兼容性和可靠的支持服务,在众多领域展现出强大的竞争力。如果你正在寻找一种适用于苛刻环境的高品质连接器,XAD连接器无疑是一个值得信赖的选择。强烈推荐给对品质有严格要求的应用项目。

XADRP-32V参数

参数
排数 2
触头端接 压接
针脚数 32pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 44.7mm(长度)*12mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XADRP-32V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XADRP-32V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XADRP-32V XADRP-32V数据手册

XADRP-32V封装设计

查看详情并下载
Symbol
Footprint
3D Model
