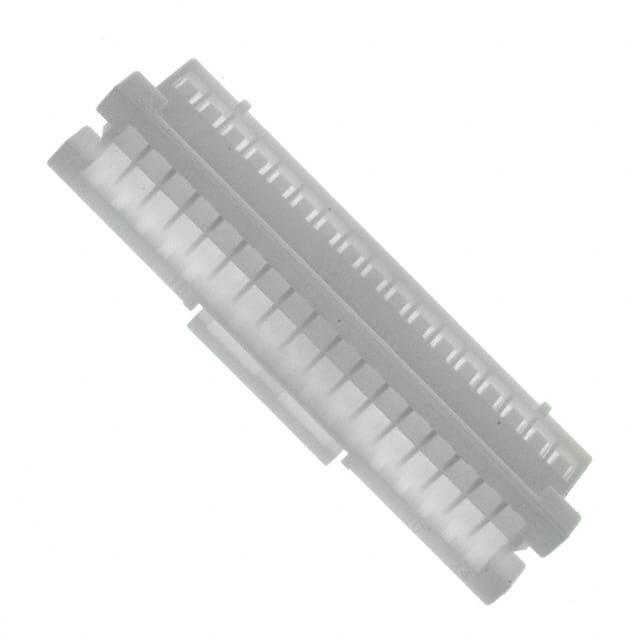

XADRP-34V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 34路, 2.5mm节距, 2行
供应商型号: XADRP-34V
供应商: 云汉优选
标准整包数: 500

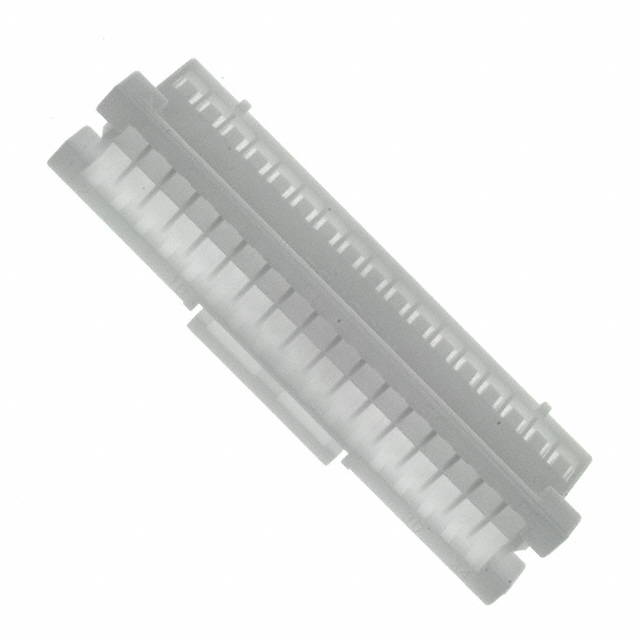

JST 矩形连接器 - 外壳 XADRP-34V

XADRP-34V概述

    XAD连接器产品综述

    产品简介


    XAD连接器是一款适用于2.5毫米间距的可拆卸式压接型连接器,主要用于需要高可靠性和多功能性的电子设备中。它特别适用于自动化设备、工业控制系统、汽车电子系统以及各类消费电子产品。其独特的双排结构设计不仅增强了连接稳定性,还提供了防止误插的设计,确保在复杂环境中也能稳定工作。

    技术参数


    - 电流额定值:3 A AC/DC(适用AWG #20)
    - 电压额定值:250 V AC/DC
    - 温度范围:-25℃ 至 +85℃(包含电气电流引起的温升)
    - 接触电阻:初始值最大10 mΩ;环境测试后最大20 mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压:1,000 VAC/分钟
    - 适用线缆:AWG #28 至 #20
    - 适用PC板厚度:1.6 mm

    产品特点和优势


    1. 安全可靠的锁定装置:确保在振动等恶劣环境下依然保持良好的接触稳定性。
    2. 防焊裂材料:采用特殊材料预防焊接过程中产生的裂纹。
    3. 极化凸起:防止错误插入。
    4. 误插防护设计:进一步提升使用的安全性。
    5. 环保标准:符合RoHS2标准,适合对环保有严格要求的应用场合。
    6. 兼容性:适用于多种型号和规格的线缆及PC板,满足不同需求。

    应用案例和使用建议


    - 工业自动化:如机械臂控制,自动化生产线上的传感器接口等。
    - 汽车电子:用于车身电子模块间的连接,如空调控制系统、安全气囊系统等。
    - 智能家居:智能门锁、安防摄像头等设备之间的连接。
    - 消费电子:手机充电接口、耳机插孔等小型电子设备的连接接口。
    - 建议使用:在高温环境下使用时,需注意散热以避免接触电阻增加;安装过程中,避免过度弯曲线缆,以减少磨损和断裂的风险。

    兼容性和支持


    - 兼容性:适用于不同型号的线缆和PC板,具体请参见手册中详细的尺寸数据。
    - 厂商支持:对于某些特殊需求(如金镀层),请联系JST获取详细信息和技术支持。

    常见问题与解决方案


    1. 问题:安装过程中接触不良。
    - 解决方案:检查接触部位是否清洁无污物,并确认线缆插入到位。
    2. 问题:耐久度不足。
    - 解决方案:选择合适的材料并确保正确安装,避免不必要的应力。
    3. 问题:环境适应性不佳。
    - 解决方案:确认使用环境的温度、湿度条件,并选择相应等级的产品。

    总结和推荐


    XAD连接器以其卓越的安全性能、出色的环境适应能力和广泛的兼容性,在工业和消费电子领域表现出色。无论是日常维护还是复杂环境下的长期使用,它都能提供可靠稳定的连接。强烈推荐在需要高性能连接解决方案的应用场景中使用此产品。

XADRP-34V参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 34pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 47.2mm(长度)*11.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XADRP-34V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XADRP-34V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XADRP-34V XADRP-34V数据手册

XADRP-34V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.2434
1000+ ¥ 1.1438
1500+ ¥ 1.1138
库存: 6000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 621.7
直接购买
加入购物车
