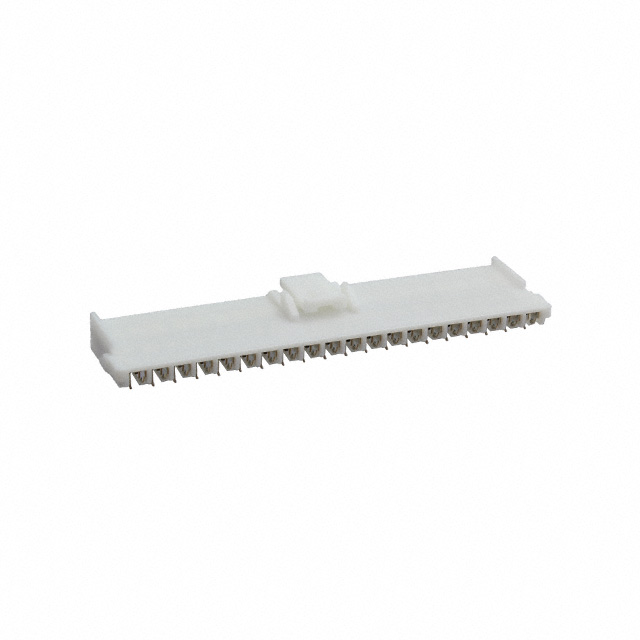

20XAF-2S

厂牌: JST
产品描述: 22 AWG Latch Lock,Socket 2.5mm 1 20pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 455-3875-ND
供应商: Digi-Key
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 20XAF-2S

20XAF-2S概述

    XAF Connector 技术手册

    产品简介


    XAF连接器是一款专为电线对接和板对板连接设计的绝缘位移插座连接器(IDC)。它与现有的XA插头连接器兼容,适用于广泛的连接风格,如浸入式、表面贴装技术和高盒式接头。这款连接器的主要特点是安全锁定结构、低插入力和可靠的机械应力释放。XAF连接器特别适合应用于电子设备中,用于高效、稳定的电力传输和信号传输。

    技术参数


    - 电流额定值:最大3A AC/DC(适用于AWG #22导线)
    - 电压额定值:最大150V AC/DC
    - 温度范围:-40°C至+105°C(含电流通电时的温升)
    - 接触电阻:初始值≤10mΩ,环境测试后≤20mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压强度:1,000 VAC/分钟
    - 适用导线:UL10002标准(铜芯直径7根,锡镀,绝缘外径1.0至1.5mm)

    产品特点和优势


    XAF连接器的独特功能包括安全锁定结构、低插入力、插入导向机制、金属应力释放、四点锁定卡扣以及双U槽结构,提高了连接的可靠性和安全性。此外,它的互换性使其能够与现有的XA插头连接器配合使用,扩大了应用范围。这些特点使得XAF连接器在复杂电子设备中的应用成为可能,提高了设备的稳定性和可靠性。

    应用案例和使用建议


    XAF连接器适用于各种电子设备中,如工业控制设备、通信设备、计算机外围设备和消费电子产品。根据技术手册中的应用案例,它可以用于板对板连接和线对线连接,例如电源供应模块和主板之间的连接。在实际使用中,建议确保导线和连接器的规格匹配,以避免接触不良导致的问题。另外,在高温环境下使用时,需注意散热问题,防止过热损坏。

    兼容性和支持


    XAF连接器的插座与现有的XA插头连接器兼容,可以方便地与不同类型的连接器配套使用。此外,制造商JST还提供了技术支持和服务,包括自动化电缆装配服务,以确保用户获得最佳的安装和使用体验。如果您有任何疑问或需要进一步的支持,建议直接联系JST的技术支持团队。

    常见问题与解决方案


    - 问题:连接器插入困难。
    - 解决办法:检查连接器和导线的规格是否匹配,确保导线已正确剥离并压接到连接器中。
    - 问题:连接器接触不良。
    - 解决办法:清洁连接器的插针和插座,确保没有污垢或氧化层阻碍接触。
    - 问题:耐压测试不合格。
    - 解决办法:检查连接器是否安装正确,确认连接器的额定电压和电流是否符合要求。

    总结和推荐


    总体而言,XAF连接器是一款性能卓越、适用广泛的产品,具有高可靠性和互换性。其独特的安全锁定结构、低插入力和可靠的设计使其在市场上具有较强的竞争力。对于需要高稳定性、高效连接的应用场景,我们强烈推荐使用XAF连接器。不过,建议用户在选择前仔细阅读技术手册,以确保满足特定需求。

20XAF-2S参数

参数
线规 22 AWG
排数 1
颜色 自然色
电缆端接 IDC
间距 2.5mm
针脚数 20pin
触头镀层
触头镀层厚度 -
类型 Latch Lock,Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
