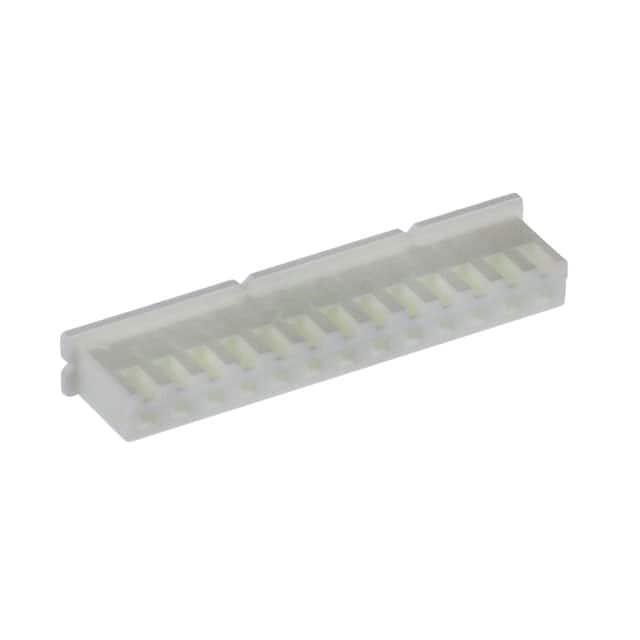

XHP-13

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 13路, 2.5mm节距, 1行
供应商型号: XHP-13
供应商: 云汉优选
标准整包数: 10
JST 矩形连接器 - 外壳 XHP-13

XHP-13概述

    XH Connector:高性能可拆卸式连接器

    产品简介


    XH 连接器是基于公司著名的 NH 系列连接器高可靠性和多功能性的基础上开发而成的。它是一款极小型连接器,安装高度为 9.8 毫米,适用于多种电路系统。该连接器的主要功能是实现电线与电路板之间的安全可靠连接。它的应用范围广泛,包括但不限于通信设备、工业控制设备、消费电子设备等领域。

    技术参数


    - 电流额定值: 3 安培(AC/DC)
    - 电压额定值: 250 伏特(AC/DC)
    - 温度范围: -25℃ 至 +85℃(包含电流通电时的温度上升)
    - 接触电阻: 初始值 ≤10mΩ;经环境测试后 ≤20mΩ
    - 绝缘电阻: ≥1,000 兆欧
    - 耐压: 1,000 伏特 AC/分钟
    - 适用电线: AWG #30 至 #22
    - 适用电路板厚度: 1.6 毫米

    产品特点和优势


    - 原创折叠梁接触方式: 保证稳定的电气连接。
    - 盒形屏蔽头: 增强机械稳定性和电磁干扰保护。
    - 带突起的屏蔽头: 防止不当插入。
    - 互换性: 可以替换现有 NR 和 NRD 绝缘位移连接器,以及 JQ 板对板连接器。
    - 符合 HA 端子标准: 符合行业标准,提高可靠性。

    应用案例和使用建议


    - 应用案例: XH 连接器广泛应用于通信设备、工业自动化控制系统、家庭电器等。例如,在电信设备中,它们可以用于连接不同模块之间的信号传输。
    - 使用建议: 在安装过程中,请确保严格按照制造商的说明进行操作。在选择合适的电线时,要根据所需的电流和电压要求来选择正确的 AWG 级别。此外,应定期检查连接器,确保其在长期使用中保持良好的电气性能和机械稳定性。

    兼容性和支持


    - 兼容性: XH 连接器与现有的 NR、NRD 绝缘位移连接器以及 JQ 板对板连接器具有互换性。
    - 支持: JST 提供全面的技术支持和售后服务,包括使用手册、安装指南和技术文档。

    常见问题与解决方案


    - 问题: 插入或拔出连接器时感到困难。
    - 解决方案: 检查是否有异物进入连接器,必要时更换新的连接器。如果使用的是低插入力类型的连接器,则应确保正确使用。
    - 问题: 接触电阻过高。
    - 解决方案: 确保连接器和电线清洁无尘,并重新压接连接器。如果问题依然存在,可能需要更换连接器。
    - 问题: 电线无法正确固定在连接器上。
    - 解决方案: 使用正确的压接工具和方法。如果仍然存在问题,检查电线是否符合规格要求。

    总结和推荐


    XH 连接器凭借其小巧的设计、高可靠性、广泛的适用范围以及良好的市场反馈,成为当前市场上一款非常受欢迎的电子元器件。其在各种应用中的稳定表现和优良的性价比使其成为工程师们值得信赖的选择。我们强烈推荐这款连接器,尤其是对于需要在有限空间内实现高效连接的应用场合。如果您正在寻找一种高效、可靠的解决方案来连接电线和电路板,XH 连接器将是您不二的选择。

XHP-13参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 13pin
类型 Receptacle
颜色 自然色
长*宽*高 34.8mm(长度)*5.7mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
