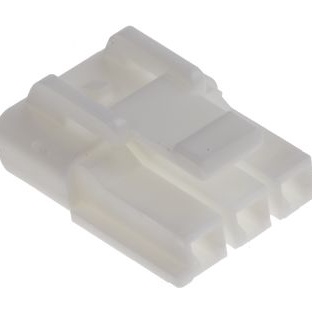

YLNP-03V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 针型接线端子 绝缘端子, YLN系列, 白色
供应商型号: J-YLNP-03V
供应商: 云汉优选
标准整包数: 500
JST 矩形连接器 - 外壳 YLNP-03V

YLNP-03V概述

    YLN Connector 技术手册

    1. 产品简介


    YLN连接器是一种4.5毫米间距的可拆卸压接式线对线连接器,属于YL系列的升级版。它主要用于电线连接,适用于各种电子设备和系统中。其主要功能包括提供稳定的电流传输和可靠的电压连接,以满足广泛的电气需求。YLN连接器广泛应用于汽车电子、工业自动化、通信设备以及消费电子产品等领域。

    2. 技术参数


    - 电流额定值: 10 A AC/DC(7 A当安装了固定装置时)
    - 电压额定值: 300 V AC/DC
    - 温度范围: -25°C 至 +90°C(包括电流产生的温度上升)
    - 接触电阻: 初始值/最大7 mΩ;环境测试后/最大10 mΩ
    - 绝缘电阻: 最小1,000 MΩ
    - 耐电压: 1,500 VAC/分钟
    - 适用电线: AWG #26 至 #16 (0.13至1.25平方毫米)

    3. 产品特点和优势


    - 设计防止意外连接: 通过独特的机械结构,YLN连接器能够防止与YL连接器发生错误连接。
    - 惯性力机制: 在插头和插座对接时利用惯性力确保完全对接。
    - 互换性: 不同电路数量的连接器之间具有良好的互换性。
    - 人性化设计: 设计方便操作,无需特殊工具即可进行插拔。

    4. 应用案例和使用建议


    - 汽车电子: 在汽车电子系统中,用于动力传输和信号传输。
    - 工业自动化: 在各种传感器和执行器之间提供可靠连接。
    - 通信设备: 用于各种通信接口,如USB、CAN等。

    使用建议:
    - 确保所选电线的规格符合要求。
    - 在高压应用中,需注意耐电压和绝缘电阻的要求。
    - 使用前仔细阅读技术文档中的安装指南和注意事项。

    5. 兼容性和支持


    - 兼容性: YLN连接器支持多种电线规格和电路配置,与其他相关组件具有良好兼容性。
    - 支持和服务: 厂商提供详细的安装和维护指导,可联系JST公司获取更多技术支持。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方法: 检查接触面是否清洁并重新压接。
    - 问题2: 插拔困难
    - 解决方法: 确保插头和插座正确对齐,必要时使用专用工具。
    - 问题3: 接触电阻高
    - 解决方法: 检查电线和连接器是否有损坏,及时更换。

    7. 总结和推荐


    综上所述,YLN连接器是一款高性能的线对线连接器,具备高电流承载能力和宽温度范围,特别适合于苛刻的应用环境。其设计独特的防误插和互换性功能使其在市场上具有较强的竞争力。对于需要稳定且可靠连接的应用场合,强烈推荐使用YLN连接器。

YLNP-03V参数

参数
触头端接 -
针脚数 -
类型 PLUG,RECTANGULAR POWER CONNECTOR
颜色 白色
触头类型 -
紧固类型 -
排数 -
安装方式 导线安装
零件状态 在售

YLNP-03V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

YLNP-03V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST YLNP-03V YLNP-03V数据手册

YLNP-03V封装设计

查看详情并下载
Symbol
Footprint
3D Model
