EHR-11

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 11路, 2.5mm节距, 1行
供应商型号: EHR-11
供应商: 云汉优选
标准整包数: 1000

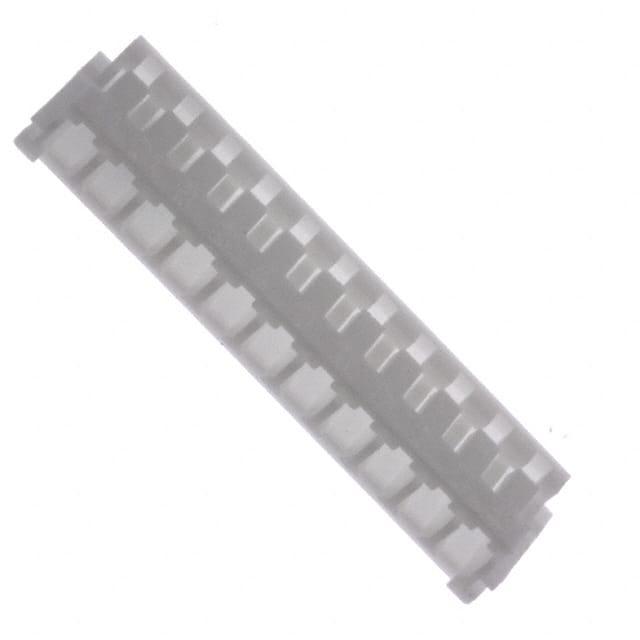

JST 矩形连接器 - 外壳 EHR-11

EHR-11概述

    EH CONNECTOR 技术手册

    产品简介


    EH CONNECTOR 是一款2.5mm间距的可断开式压接连接器。它适用于高密度内部线缆与印刷电路板之间的连接,设计紧凑、可靠性高且成本低。该系列连接器分为顶入式和侧入式两种类型,具有极薄的设计,安装后高度仅为8.1mm,宽度为3.8mm。

    技术参数


    - 额定电流: 3A(交流/直流),适合AWG #22导线
    - 额定电压: 250V(交流/直流)
    - 温度范围: -25°C至+85°C(含通电时的温度上升)
    - 接触电阻: 初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压: 800V(交流,1分钟)
    - 适用导线: AWG #32至#22
    - 适用PC板厚度: 0.8mm至1.6mm
    - 符合RoHS标准

    产品特点和优势


    - 紧凑和纤薄设计: 2.5mm间距使得连接器极其紧凑,便于在高密度布线环境中使用。
    - 高可靠性接触: 压接工艺保证了稳定的电气连接。
    - 极化导引: 防止错误插拔。
    - 易于有效的压接: 简化了安装过程,降低了操作难度。

    应用案例和使用建议


    EH CONNECTOR 广泛应用于需要高密度连接的应用场景,如电信设备、工业自动化系统、消费电子产品等。例如,在电信机柜内,可以利用EH CONNECTOR 实现高速信号传输,确保可靠的数据连接。使用建议包括:
    - 确保安装在PC板上的正确位置,以避免错位和损坏。
    - 在压接过程中使用适当的工具,确保良好的压接效果。
    - 在多电路应用中,注意不同型号连接器的适配性。

    兼容性和支持


    EH CONNECTOR 可以与其他JST品牌的连接器兼容使用。制造商提供了详细的安装指南和技术支持文档,以帮助用户正确安装和维护连接器。

    常见问题与解决方案


    1. 连接器安装不稳固
    - 解决方法:确保导线压接到位,检查压接工具的准确性。
    2. 接触电阻偏高
    - 解决方法:检查连接器的接触面是否清洁,重新进行压接。
    3. 电气测试失败
    - 解决方法:确认连接器的正确安装和压接质量,进行重新测试。

    总结和推荐


    EH CONNECTOR 是一款优秀的连接器产品,具备紧凑、可靠的特性,并在各种应用场景中表现出色。其广泛的应用范围和出色的性价比使其成为市场上值得推荐的产品。对于需要高密度连接的应用场合,EH CONNECTOR 将是一个理想的选择。

EHR-11参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 11pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 29.5mm*3.8mm*7.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

EHR-11厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

EHR-11数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST EHR-11 EHR-11数据手册

EHR-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1573
2000+ ¥ 0.1559
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 157.3
