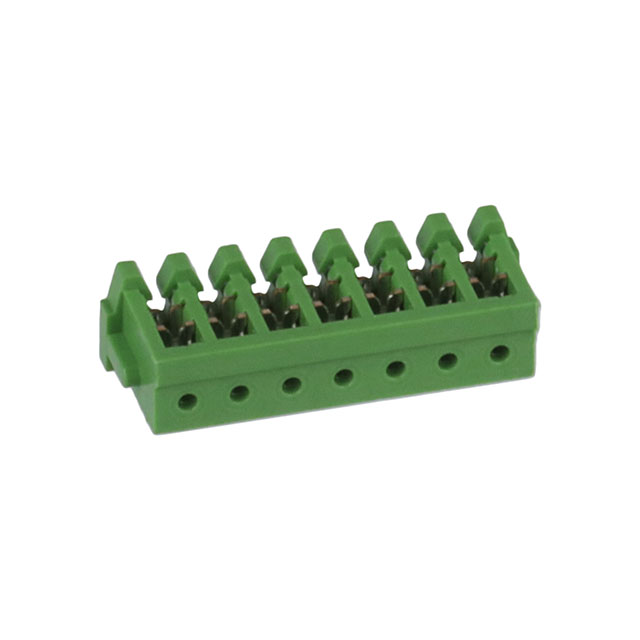

07ZR-8M-P

厂牌: JST
产品描述: 28 AWG Receptacle 1.5mm 1 7pin 锡 绿色 IDC 导线安装,自由悬挂,通孔安装 12mm(长度)*4.4mm(高度)
供应商型号: JY-07ZR-8M-P
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 07ZR-8M-P

07ZR-8M-P概述

    Emboss Tape ZR Connector 技术手册

    1. 产品简介


    Emboss Tape ZR Connector 是一种具有紧凑设计的1.5mm间距的断开式绝缘位移连接器。它主要用于各类电路板连接和线缆对接,适用于消费电子、工业控制、通信设备等多个领域。该连接器的设计旨在确保在严苛环境下的可靠连接。

    2. 技术参数


    - 电流额定值: 0.7A(交流或直流)
    - 电压额定值: 50V(交流或直流)
    - 温度范围: -25°C 到 +85°C(包括电气电流应用时的温度上升)
    - 接触电阻: 初始值/20mΩ最大;环境测试后/30mΩ最大
    - 绝缘电阻: 500MΩ最小
    - 耐压能力: 500V交流/分钟
    - 适用导线: AWG #30、#28(7根绞合,镀锡)

    3. 产品特点和优势


    Emboss Tape ZR Connector 的设计包含双U形槽(绝缘位移槽)、三点握持构造及抗扭曲设计,这些特性保证了其在恶劣环境下的可靠连接。产品具备以下优势:
    - 紧凑设计: 节省空间,适合密集布局
    - 双U形槽绝缘位移部分: 确保可靠的电气连接
    - 三点握持结构: 提高连接稳定性
    - 抗扭曲结构: 在极端条件下保持结构完整性
    - 与ZH型插针式连接器兼容

    4. 应用案例和使用建议


    Emboss Tape ZR Connector 适用于多种应用场景,如消费电子产品、工业自动化系统和通信设备。对于使用AWG #30和#28导线的应用,它能提供稳定可靠的连接。建议在安装过程中遵循制造商的指导,特别是在焊接和组装过程中。

    5. 兼容性和支持


    Emboss Tape ZR Connector 与ZH型插针式连接器兼容,可实现便捷的替换。制造商JST提供了详尽的支持文档和技术咨询,以确保用户能够顺利使用该产品。建议用户在需要时联系JST获取详细信息和支持。

    6. 常见问题与解决方案


    - 问题1: 导线插入后无法保持稳定连接。
    - 解决方案: 检查导线是否正确插入,确认连接器没有损坏或变形。

    - 问题2: 连接器在高温环境下性能下降。
    - 解决方案: 确保连接器安装在允许的工作温度范围内,避免超过其额定温度。
    - 问题3: 连接器接触电阻过高。
    - 解决方案: 检查导线是否清洁无损,确认连接器安装到位且紧固。

    7. 总结和推荐


    Emboss Tape ZR Connector 在紧凑设计、可靠连接和广泛适用性方面表现出色。它的抗扭曲结构和双U形槽设计使其成为在严苛环境中使用的选择。总的来说,该产品是值得推荐的高性能连接器。对于需要稳定可靠连接的应用,它是一个理想选择。

07ZR-8M-P参数

参数
排数 1
针脚数 7pin
间距 1.5mm
电缆端接 IDC
触头镀层
颜色 绿色
类型 Receptacle
线规 28 AWG
触头镀层厚度 -
长*宽*高 12mm(长度)*4.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

07ZR-8M-P厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

07ZR-8M-P数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 07ZR-8M-P 07ZR-8M-P数据手册

07ZR-8M-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
