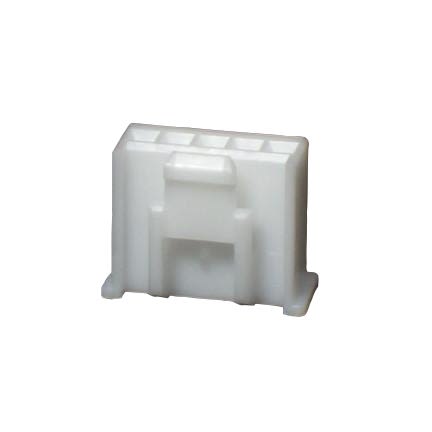

XMP-05V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 压接连接器外壳, 5路, 2.5mm节距, Single行
供应商型号: 14M-XMP-05V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XMP-05V

XMP-05V概述

    电子元器件产品技术手册:XM CONNECTOR

    1. 产品简介


    产品类型:2.5毫米间距/压接式线对线连接器
    主要功能:该连接器提供多种保护机制,包括内壳锁、二次保持器和外壳卡扣,确保连接稳固可靠。适用于多种面板安装,具有优异的电线插入性能,能顺畅插入而不碰撞内部障碍物。
    应用领域:广泛应用于汽车、工业自动化、通信设备及家用电器等领域。

    2. 技术参数


    - 电流等级:3 A AC/DC
    - 电压等级:250 V AC/DC
    - 温度范围:-25℃至+85℃(包括电流带来的温度上升)
    - 接触电阻:初始值 ≤10 mΩ;环境测试后 ≤20 mΩ
    - 绝缘电阻:≥500 MΩ
    - 耐电压:1,500 VAC/分钟
    - 适用导线:AWG #28至#20,即0.08至0.50平方毫米
    - 适用面板厚度:0.5至1.8毫米

    3. 产品特点和优势


    - 双重保护:具备内壳锁、二次保持器和外壳卡扣,确保连接牢固。
    - 灵活安装:适用于各种不同厚度的面板安装。
    - 良好的电线插入性能:确保电线插入过程中不会碰撞到内部障碍物。
    - 高标准认证:获得UL和CSA认证(部分型号)。

    4. 应用案例和使用建议


    - 应用案例:在汽车电子系统中,用于信号传输和电源供应;在工业自动化设备中,用于控制电路连接。
    - 使用建议:
    - 在安装过程中,注意按照提供的表格和图示进行开孔和去毛刺。
    - 考虑到面板的强度,若需要同时打两个或多个孔时需谨慎操作。
    - 确保连接器始终从相同的一侧插入孔中,避免错误安装。

    5. 兼容性和支持


    - 兼容性:该产品与各类标准面板高度兼容,适用于多种工业标准。
    - 支持服务:制造商提供详尽的技术文档和在线咨询服务,以解答客户在使用过程中遇到的任何问题。

    6. 常见问题与解决方案


    - 问题一:连接器如何安装?
    解决方案:参照产品手册中的详细步骤进行操作,特别注意正确的安装方向和使用专用工具。
    - 问题二:如何确保连接器长期稳定运行?
    解决方案:定期检查连接器的工作状态,避免过载使用,并遵循推荐的维护程序。
    - 问题三:如何选择合适的型号?
    解决方案:根据具体应用需求选择相应数量电路的型号,查阅技术参数表确保满足应用要求。

    7. 总结和推荐


    综述:XM CONNECTOR是一款高可靠性的线对线连接器,凭借其多重保护机制、广泛的适用范围和优良的性能表现,在汽车电子、工业自动化等领域拥有显著的优势。其卓越的设计和高品质材料使其成为众多应用的理想选择。
    推荐:强烈推荐给那些寻求高性能、高可靠性连接解决方案的工程师和技术人员。在选择时请仔细考虑具体应用需求,确保选用最适合的产品型号。

XMP-05V参数

参数
针脚数 -
类型 插头,母,电线-电线
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
长*宽*高 14.8mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装
