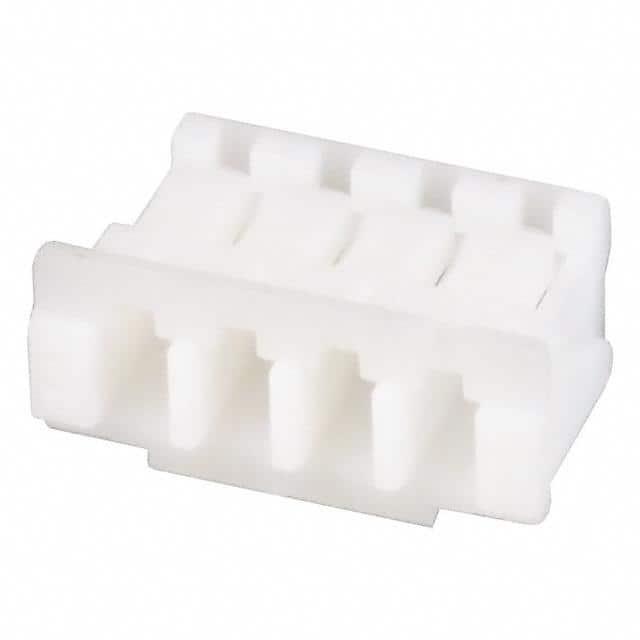

ZHR-4

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 4路, 1.5mm节距, 1行
供应商型号: 26M-ZHR-4
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 ZHR-4

ZHR-4概述

    ZH CONNECTOR 技术手册解析

    1. 产品简介


    ZH CONNECTOR 是一款小型化且结构紧凑的断开式压接型连接器,主要用于电子设备的小型化设计。它具有1.5mm的间距,可以通过顶入式或侧入式进行安装。该连接器采用嵌入式带状包装,适用于高密度布局的电路板。

    2. 技术参数


    - 电流容量:1.0A(AC/DC),适用于AWG #26导线。
    - 电压容量:50V(AC/DC)。
    - 温度范围:-25°C至+85°C(包含电气电流产生的温度升高)。
    - 接触电阻:初始值≤20mΩ,环境测试后≤30mΩ。
    - 绝缘电阻:最小500MΩ。
    - 耐压:500VAC/min。
    - 适用导线规格:AWG #32至#26。
    - 适用PCB厚度:0.6至1.2mm,1.6mm(视型号而定)。

    3. 产品特点和优势


    - 紧凑低轮廓设计:ZH CONNECTOR 的高度仅为5.6mm,厚度仅3.5mm,非常适合空间受限的应用场景。
    - 可靠的接触结构:连接器内置弹性锁扣,便于插拔操作;同时中心凹陷确保了接触的可靠性。
    - 抗变形设计:独特的设计使得连接器能够承受一定程度的变形而不影响功能。
    - 与ZR绝缘位移连接器兼容:可以方便地与其他类型的连接器集成使用。

    4. 应用案例和使用建议


    应用案例:常见的应用场景包括便携式电子设备、医疗仪器和小型工业控制设备。例如,在可穿戴设备中,这种连接器可用于连接各种传感器模块。
    使用建议:
    - 在布线时要确保导线截面符合规格要求(AWG #32至#26),以避免过热风险。
    - 使用合适的压接工具进行压接,确保压接质量。
    - 在PCB布局时,合理安排电路密度,避免信号干扰。

    5. 兼容性和支持


    ZH CONNECTOR 支持与ZR系列绝缘位移连接器兼容,提高了系统的灵活性。对于特定型号的连接器,还可以提供SMT型焊接尾部。此外,制造商JST提供了详尽的技术支持和维护服务,确保用户能够顺利使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方法:检查压接是否正确,确保压接工具处于良好的状态;检查导线截面是否符合要求。
    - 问题2:PCB孔径不合适
    - 解决方法:根据具体的应用材料调整PCB孔径尺寸;如需详细指导,请联系JST。

    7. 总结和推荐


    综上所述,ZH CONNECTOR 是一款高性能的小型化连接器,具备多项技术优势。其紧凑的设计和可靠的接触机制使其在多种应用场合下表现卓越。鉴于其出色的性能和广泛的应用领域,我们强烈推荐使用该系列产品。在选购时请根据具体应用场景选择合适的型号,并参考技术手册中的相关指导,以确保最佳的使用效果。

ZHR-4参数

参数
针脚数 4pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 7.5mm*3.4mm*4.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ZHR-4厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZHR-4数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZHR-4 ZHR-4数据手册

ZHR-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.1552
10+ ¥ 0.1131
100+ ¥ 0.0947
500+ ¥ 0.0865
1000+ ¥ 0.0749
5000+ ¥ 0.0671
库存: 79276
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.15
