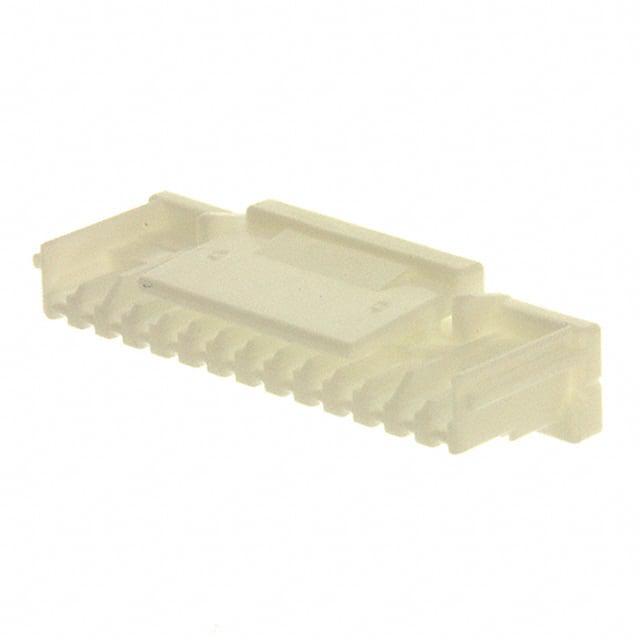

ZER-14V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 1 14pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 22.8mm(长度)*7.5mm(高度)
供应商型号: J-ZER-14V-S
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 ZER-14V-S

ZER-14V-S概述


    产品简介


    ZE CONNECTOR 是一种专为高密度连接需求设计的电子元器件,具有1.5毫米间距和可拆卸式压接结构。这款连接器广泛应用于消费电子、工业自动化、通信设备等领域,能够满足各种电路板布线的需求。

    技术参数


    - 电流等级:2A(AC/DC)
    - 电压等级:100V(AC/DC)
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值/20 mΩ,环境测试后/40 mΩ最大
    - 绝缘电阻:最小500 MΩ
    - 耐电压:500 VAC/分钟
    - 适用导线:导体尺寸/AWG #30 至 #24
    - 材料与表面处理:接触点采用铜合金,表面经过镀锡处理;外壳采用玻璃填充PA66,具有UL94V-0阻燃等级

    产品特点和优势


    1. 安全可靠的锁定结构:ZE CONNECTOR 采用了双重锁定机制,确保了连接器在高温、振动等恶劣环境下的稳定性。
    2. 优秀的接触感和可靠的连接操作:其叉形头接触点提供了良好的对接感,确保了可靠的物理和电气连接。
    3. 广泛的适用性:支持从2到16个电路的连接需求,且有多种颜色和规格可供选择,以满足不同应用场景的要求。

    应用案例和使用建议


    应用案例:
    - 消费电子设备:智能手机、平板电脑等设备内部的排线连接。
    - 工业自动化:机器人、自动装配线等自动化设备中的信号传输。
    - 通信设备:网络交换机、路由器等通信设备的内部布线。
    使用建议:
    - 在安装时,请注意参照相关标准进行正确焊接,并在焊接前清洁焊盘,以提高焊接质量。
    - 使用前务必查阅厂商提供的详细指南和注意事项,特别是关于终端和连接器的处理方法。

    兼容性和支持


    - 兼容性:ZE CONNECTOR 可与标准PCB和多种类型的电路板兼容。此外,厂商还提供了一系列专用工具,如接触压接机、压接模具等,以确保最佳安装效果。
    - 支持和服务:JST 提供全面的技术支持和售后服务,包括详细的产品手册、安装指南以及在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻异常 | 检查连接器是否完全插入,是否有异物或灰尘进入接触点 |
    | 焊接不良 | 确保焊盘清洁,并按照标准焊接工艺进行焊接 |
    | 安装错误 | 严格按照产品手册中的安装指南进行操作 |

    总结和推荐


    综上所述,ZE CONNECTOR 凭借其优良的电气性能、稳定的安全锁定结构和广泛的应用范围,在电子元器件市场上具备很强的竞争优势。对于需要高可靠性和高密度连接的应用场景,我们强烈推荐使用ZE CONNECTOR。同时,其良好的兼容性和完善的售后服务,也为其在实际应用中的普及提供了有力保障。

ZER-14V-S参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 14pin
类型 Latch Holder,Receptacle
颜色 自然色
长*宽*高 22.8mm(长度)*7.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

ZER-14V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZER-14V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZER-14V-S ZER-14V-S数据手册

ZER-14V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 3.068
2000+ ¥ 0.9787
16000+ ¥ 0.9096
库存: 7180
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 61.36
直接购买
加入购物车
