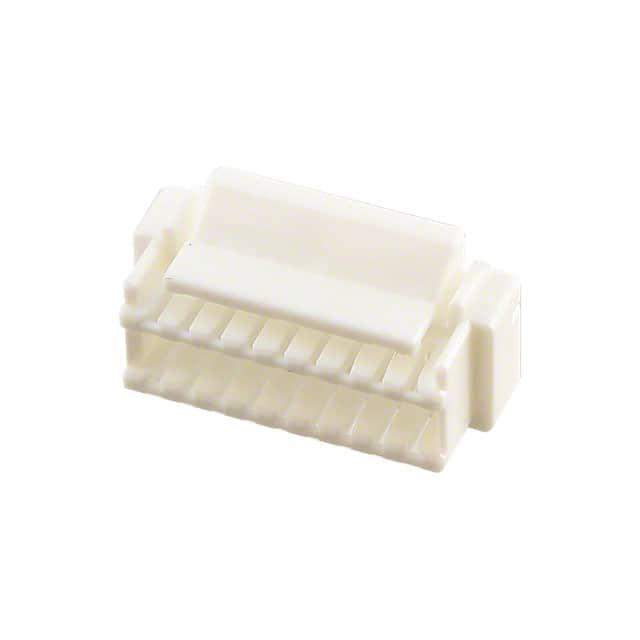

ZPDR-18V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 18pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 17.2mm(长度)*7.6mm(高度)
供应商型号: 26M-ZPDR-18V-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 ZPDR-18V-S

ZPDR-18V-S概述

    ZPD 连接器技术手册解析



    1. 产品简介




    ZPD连接器是一款专为高密度电路板设计的小型双排插拔式连接器,采用1.5毫米间距结构,具备可靠的锁紧机制。它广泛应用于消费电子、工业自动化、通信设备等多个领域,以实现高可靠性、低插入力和良好的插拔手感。


    2. 技术参数




    以下是ZPD连接器的关键技术参数:

    | 参数 | 规格 |
    |--------------------|------------------------|
    | 电流等级 | 2A(交流/直流) |
    | 电压等级 | 100V(交流/直流) |
    | 温度范围 | -25°C至+85°C |
    | 接触电阻 | 初始值/最大30mΩ;测试后/最大60mΩ |
    | 绝缘电阻 | 最小500MΩ |
    | 耐压等级 | 500V交流/分钟 |
    | 适用导线规格 | AWG #28至#24 |
    | 导线绝缘外径 | 0.8至1.2毫米 |
    | 端子材料 | 黄铜合金,锡镀层 |


    3. 产品特点和优势




    ZPD连接器具有以下独特功能和优势:

    - 高密度设计:适用于高密度PCB设计,提供稳定可靠的连接。
    - 低插入力:便于操作,减少装配难度和时间。
    - 可靠锁定结构:确保连接器在使用过程中不易松脱。
    - RoHS合规:环保无铅,符合国际环保标准。
    - 优质材料:接触部分采用铜合金并经过特殊处理,提高耐久性和可靠性。


    4. 应用案例和使用建议




    ZPD连接器的应用广泛,例如在智能手机、平板电脑、工业控制面板等设备中都有广泛应用。使用时应注意以下几点:

    - 正确的端子安装:确保按照制造商的要求进行正确的端子安装和压接工艺。
    - 适当的布线规划:合理规划电路板上的布线路径,避免过度弯曲导线。
    - 温度管理:避免在极端温度环境下长时间使用,以免影响连接器性能。


    5. 兼容性和支持




    - 兼容性:ZPD连接器与同类连接器相兼容,可广泛应用于各类标准电路板上。
    - 支持服务:JST公司提供详尽的技术支持和售后服务,用户可通过其官方网站或客服热线获取相关信息。


    6. 常见问题与解决方案




    - Q:插入困难
    A:检查端子是否正确安装,确认导线规格是否符合要求,必要时更换合适的端子或调整导线。
    - Q:接触不良
    A:重新压接端子,确保压接质量;检查是否有异物阻塞端口。


    7. 总结和推荐




    综上所述,ZPD连接器凭借其优良的设计、稳定的性能和广泛的应用前景,在市场上具有较高的竞争力。如果你需要一款高性能、高可靠性的连接器,ZPD连接器是一个值得考虑的选择。

ZPDR-18V-S参数

参数
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 18pin
长*宽*高 17.2mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
