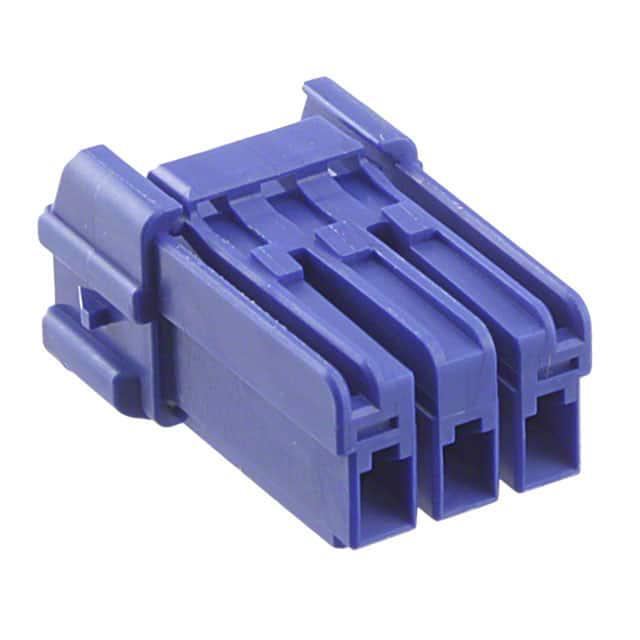

HILP-03V-3-E

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 1 3pin Female Socket 压接 蓝色 导线安装,自由悬挂,通孔安装
供应商型号: J-HILP-03V-3-E
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 HILP-03V-3-E

HILP-03V-3-E概述


    产品简介


    HIL系列连接器是一款3.3毫米间距的线对线连接器,具有自锁机制和防错配设计。该连接器适用于各种电气系统,包括家用电器、工业设备和通信系统。其主要功能在于高效、可靠的电路连接,确保电流和电压在复杂环境中稳定传输。

    技术参数


    - 电流额定值:5A(AC, DC),每组2个电路(AWG #18)
    - 电压额定值:300V(AC, DC)
    - 温度范围:-25°C至+85°C(含温度上升效应)
    - 接触电阻:初始值≤10mΩ;经过环境测试后≤20mΩ
    - 绝缘电阻:≥1,000MΩ
    - 耐压:1,500V AC/分钟
    - 适用导线:
    - 导体尺寸:01型AWG #24至#20,21型AWG #22至#18
    - 绝缘外径:01型1.3至2.5mm,21型1.5至2.7mm(使用21型适配器时为1.5至2.5mm)

    产品特点和优势


    - 自锁机制:防止不完全连接,确保连接稳固可靠。
    - 抗外部力影响:采用箱形触点设计,减少外部因素干扰。
    - 防误配设计:通过极化键防止错误连接。
    - 高电流承载能力:适合高电流应用场景。
    - 广泛温度适应性:可在宽广温度范围内正常工作。
    - 符合RoHS标准:环保合规。

    应用案例和使用建议


    应用案例:
    1. 家用电器:用于洗衣机、冰箱等家用电器内部电路连接。
    2. 工业设备:适用于机器人、自动化生产线上的传感器连接。
    3. 通信系统:用于交换机、路由器等电信设备内部布线。
    使用建议:
    - 在选择导线尺寸时,考虑电路数量和电流需求,合理匹配以避免过热风险。
    - 确保连接过程中清洁接点,避免氧化导致接触不良。
    - 遵循制造商提供的组装布局图进行正确安装。

    兼容性和支持


    该系列连接器适用于多种应用场景,并且与其他JST品牌的产品高度兼容。JST公司提供详细的技术支持文档和安装指南,同时提供专业的售后服务,确保客户能够顺利使用并获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 检查极化键是否正确对齐,确保清洁插针和插座 |
    | 接触电阻过高 | 检查导线和插针是否牢固连接,确认插针未变形 |

    总结和推荐


    HIL系列连接器以其坚固耐用的设计和广泛的适用范围,成为许多领域中的理想选择。该产品在电气传输方面表现出色,适用于高电流和恶劣环境下的应用。综合考虑其特点、优势和易用性,强烈推荐在需要高效、可靠连接的场合下使用HIL系列连接器。

HILP-03V-3-E参数

参数
类型 Latch Lock,Plug
颜色 蓝色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HILP-03V-3-E厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILP-03V-3-E数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST HILP-03V-3-E HILP-03V-3-E数据手册

HILP-03V-3-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
