ELR-03V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 3路, 1行
供应商型号: 26M-ELR-03V
供应商: 云汉优选
标准整包数: 1

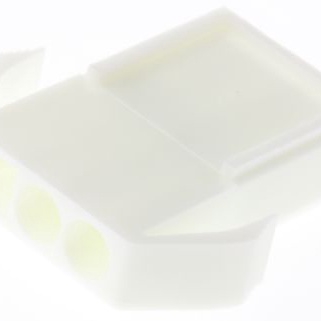

JST 矩形连接器 - 外壳 ELR-03V

ELR-03V概述

    电子元器件技术手册

    产品简介


    本手册介绍的是EL CONNECTOR,一款具有高可靠性的电路连接器。EL CONNECTOR 主要应用于需要高性能和耐用性的工业自动化设备、汽车电子系统、医疗设备等领域。它提供不同型号的单线和双线排列方式,满足多种安装需求。

    技术参数


    以下是EL CONNECTOR的主要技术规格:
    - 电流等级:AC, DC最大10A
    - 电压等级:AC, DC最大300V
    - 工作温度范围:-25°C至+90°C(含电流影响)
    - 接触电阻:初始值≤7mΩ,环境测试后≤10mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐压:1,500V AC/分钟
    - 适用电线:AWG #26至#16(0.13mm²至1.25mm²)
    - 适用面板厚度:0.8mm至2.0mm

    产品特点和优势


    EL CONNECTOR拥有以下优势:
    - 易于插入和安装的接触设计
    - 插头和插座即使在机械变形的情况下也能顺利对接
    - 采用耐用的臂锁机构
    - 提供两种接触风格
    - 与ML系列互换

    应用案例和使用建议


    EL CONNECTOR广泛用于工业设备和汽车电子系统中。例如,在工业控制板上,可以利用其高电流承载能力和稳定的耐压性能来确保系统的稳定运行。建议在安装时严格按照手册中的指引进行,以避免因不当安装导致的故障。

    兼容性和支持


    EL CONNECTOR具有良好的兼容性,能够与多种其他电子元器件和设备配合使用。制造商JST提供详尽的技术支持和售后服务,用户可以通过联系JST获取更多信息和技术支持。

    常见问题与解决方案


    以下是一些常见的使用问题及相应的解决方案:
    1. 接触不良
    - 解决方案:检查接线是否正确安装,确认接触部位无损伤。
    2. 耐压不足
    - 解决方案:确认使用环境中无异常高电压,或更换符合要求的EL CONNECTOR。
    3. 接触电阻过高
    - 解决方案:重新插入接触部件并检查连接是否牢固。

    总结和推荐


    EL CONNECTOR是一款技术先进、可靠性高的电路连接器,适合在各种严苛环境下使用。它的高电流等级、宽温度范围和耐用的设计使其成为工业和汽车领域的理想选择。鉴于其优秀的性能和广泛的应用范围,我们强烈推荐将其用于需要高可靠性的系统中。

ELR-03V参数

参数
颜色 白色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ELR-03V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ELR-03V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ELR-03V ELR-03V数据手册

ELR-03V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8
10+ ¥ 0.67
100+ ¥ 0.6067
500+ ¥ 0.5
1000+ ¥ 0.459
3000+ ¥ 0.42
库存: 3938
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 0.8
