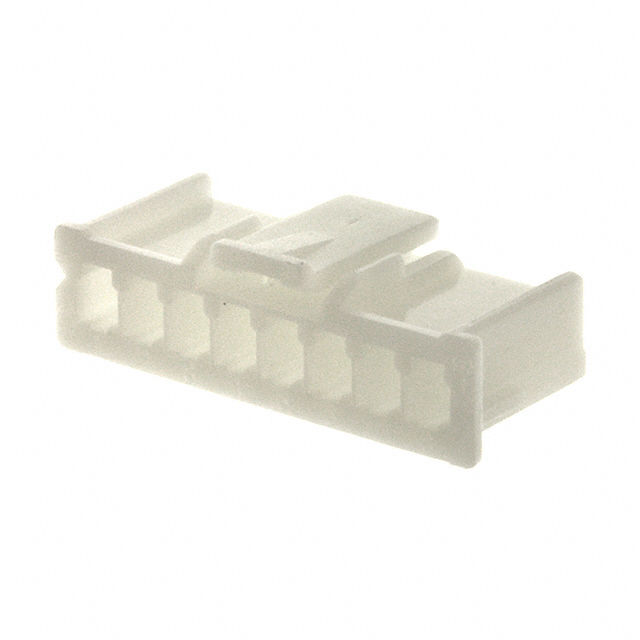

XAP-08V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 8路, 2.5mm节距, 1行
供应商型号: 26M-XAP-08V-1
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XAP-08V-1

XAP-08V-1概述


    产品简介


    Emboss Tape Radial Tape XA CONNECTOR
    XA CONNECTOR 是一种适用于电路板自动装配机的断开式压接连接器,具有多种型号以满足不同的应用需求。该连接器的设计适用于通过孔安装和表面贴装技术(SMT),提供多种尺寸和配置选项。主要功能包括低插入力、自动引导机制和安全锁定装置。这些特点使其成为电子设备中的关键部件,广泛应用于通信设备、工业自动化、医疗设备等领域。

    技术参数


    - 电气特性
    - 电流额定值:3A AC/DC(AWG #22, #20)
    - 电压额定值:250V AC/DC
    - 接触电阻:初始值≤10mΩ,环境测试后≤20mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐电压:1,000 VAC/分钟
    - 物理特性
    - 尺寸(公差±0.05mm):
    - 长度:2.5mm至35.0mm
    - 宽度:7.5mm至52.5mm
    - 适用导线:AWG #28至#20
    - 适用电路板厚度:1.6mm
    - 工作环境
    - 工作温度范围:-25°C至+85°C(包含电气电流产生的温度升高)

    产品特点和优势


    - 低插入力:有助于减少插拔过程中的磨损,延长连接器寿命。
    - 自动引导机制:确保准确的连接,减少组装时的人为错误。
    - 安全锁定装置:提供可靠的机械锁定,防止意外脱落。
    - 兼容自动装配机:便于大规模生产和组装,提高生产效率。
    - 环境适应性强:可在宽泛的工作温度范围内稳定工作。

    应用案例和使用建议


    - 应用案例:XA CONNECTOR 广泛应用于智能手机、平板电脑和可穿戴设备等消费电子产品中,尤其在高频信号传输方面表现优异。
    - 使用建议:
    - 在安装过程中,确保连接器和电路板之间的清洁,避免灰尘和杂质导致接触不良。
    - 为了进一步提高可靠性,建议在电路板上增加额外的机械支撑点,以分散应力。

    兼容性和支持


    - 兼容性:XA CONNECTOR 可与不同类型的电路板和导线配合使用,具体兼容性信息请参考技术手册。
    - 支持和维护:JST 提供详细的技术文档和支持服务,包括详细的安装指南和维护手册。

    常见问题与解决方案


    - 问题1:连接器插入困难
    - 解决方案:检查连接器和电路板之间的间隙是否符合要求,确保没有异物阻碍。
    - 问题2:接触电阻过高
    - 解决方案:确认连接器和导线之间是否正确压接,必要时重新进行压接操作。

    总结和推荐


    XA CONNECTOR 凭借其低插入力、可靠的锁定装置和广泛的温度适应性,在众多应用场景中表现出色。其兼容自动装配机的特点使其特别适合大规模生产。结合 JST 提供的详细技术支持,这款连接器无疑是一个值得信赖的选择。强烈推荐给需要高可靠性和高效生产的电子制造商。

XAP-08V-1参数

参数
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 8pin
长*宽*高 22.3mm*6.9mm*6.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
