首页  >  产品百科  >  VHR-1N

VHR-1N

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: BOARD CONNECTOR 1 导线安装,板安装
供应商型号: JY-VHR-1N
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 VHR-1N

VHR-1N概述

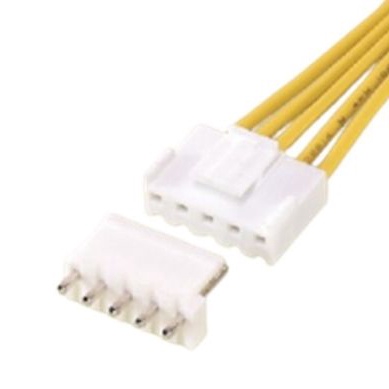

    VH Connector 高盒型连接器

    产品简介


    VH Connector 高盒型连接器是一款专门用于树脂涂覆(“potted”)印刷电路板(PCB)的接头。它通过一个可断开的压接式设计提供稳定的电连接,并能够承受振动、撬动、微电流和微电压等恶劣条件。VH Connector 主要应用于电子设备内部线路连接、汽车电子系统、工业控制设备等领域。

    技术参数


    VH Connector 高盒型连接器的技术规格如下:
    - 间距:3.96 mm
    - 额定电流:7 A AC/DC(AWG #18),10 A AC/DC(AWG #16)(仅限单电路)
    - 额定电压:250 V AC/DC
    - 温度范围:-25°C 到 +85°C(包括通电时的温升)
    - 接触电阻:初始值 ≤ 10 mΩ,环境测试后 ≤ 20 mΩ
    - 绝缘电阻:≥ 1,000 MΩ
    - 耐压:1,500 VAC/分钟
    - 适用导线:AWG #22 到 #16
    - 适用PCB厚度:1.6 mm
    - 安装高度:单电路为21.3 mm(整体高度为18.6 mm),多电路为27.72 mm(整体高度为23.76 mm)
    - 厚度:单电路为8 mm,多电路为13.76 mm

    产品特点和优势


    - 稳定的电气连接:能够承受振动、撬动、微电流和微电压等恶劣条件。
    - 可更换性:具有互换性,便于维修和替换。
    - 广泛的应用范围:适用于多种电子设备和系统的内部连接。
    - 高可靠性:提供高性能的接触电阻和绝缘电阻,确保长期稳定运行。
    - 环境保护:符合RoHS2标准,对环境友好。

    应用案例和使用建议


    VH Connector 高盒型连接器广泛应用于汽车电子、工业控制和消费电子设备中。例如,在汽车电子系统中,它可以用于车身控制模块、仪表盘和其他关键电子控制单元之间的连接。为了更好地利用这些连接器,建议:
    - 在使用前仔细阅读技术手册和处理指南,以避免因不正确的安装导致的问题。
    - 确保导线和PCB的厚度符合要求,以保持连接器的最佳性能。
    - 在并联电路中分支电流时,注意不要超过额定电流,以防止电流不平衡或其他问题。

    兼容性和支持


    VH Connector 高盒型连接器与多种PCB和导线兼容,适用于不同类型的电路板和应用场合。厂商提供了全面的支持,包括技术文档、用户指南和售后服务。如有需要,用户可以通过JST官网获取更多详细信息和技术支持。

    常见问题与解决方案


    - 问题1:如何确保安装过程中不会出现接触不良?
    解决方案:严格按照手册中的步骤进行安装,并确保所有接触点都干净无尘。
    - 问题2:在并联电路中分支电流时需要注意什么?
    解决方案:如果需要并联分支电流,确保每个分支不超过额定电流,并采用磷青铜材质的触点,设计电路以避免电流不平衡。
    - 问题3:如何确保VH Connector 高盒型连接器的耐久性?
    解决方案:定期检查连接器的状态,并按照推荐的操作条件使用,避免超出温度和电流限制。

    总结和推荐


    总体来说,VH Connector 高盒型连接器是一款高质量的连接器,具有稳定的电气性能和广泛的适用范围。它适合在汽车电子、工业控制和消费电子设备中使用。强烈推荐在需要高可靠性和稳定性的应用中使用此产品。

VHR-1N参数

参数
类型 BOARD CONNECTOR
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
安装方式 导线安装,板安装
零件状态 在售

VHR-1N厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VHR-1N数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST VHR-1N VHR-1N数据手册

VHR-1N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2481
500+ ¥ 0.2127
库存: 15438
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.24
直接购买
加入购物车
