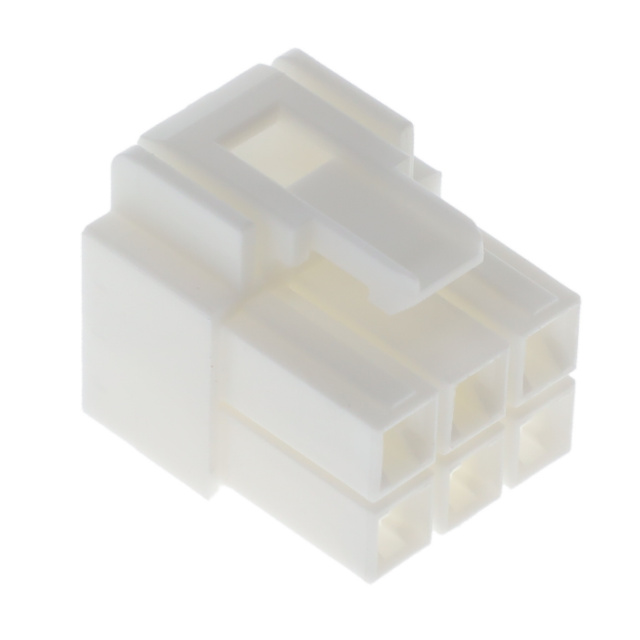

VLP-06V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 2 6pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 19.6mm(长度)*24mm(高度)
供应商型号: 18E1-VLP-06V-1
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 外壳 VLP-06V-1

VLP-06V-1概述

    VL Connector 技术手册解析

    1. 产品简介


    VL 连接器是一款专为大电流设计的线对线和线对板连接器,采用6.2毫米间距。该连接器特别适用于需要可靠且安全连接的应用场景,如工业控制、汽车电子等领域。它具备两种类型的连接方式,能够满足不同场合的需求。

    2. 技术参数


    - 额定电流:20 A AC/DC
    - 电压等级:600 V AC/DC
    - 温度范围:-25°C 到 +90°C(包括施加电流后的温升)
    - 接触电阻:初始值 ≤7 mΩ;环境测试后 ≤10 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压:2,000 VAC/分钟
    - 适用导线:AWG #22 至 #12
    - 适用PC板厚度:1.6 mm
    - 机械强度:双重锁定机制(外壳锁和内壳锁)

    3. 产品特点和优势


    - 可靠的连接:通过二次锁定机制防止插针不足插入或脱落,确保电路的稳定性和安全性。
    - 高电流处理能力:能够承受高达20 A的大电流,适用于需要高电流传输的应用场景。
    - 多电路选择:提供从2到12种电路的选择,适应多种布线需求。
    - 宽广的适用范围:能够在广泛的温度范围内稳定工作,并能承受较高的电压和电流。

    4. 应用案例和使用建议


    - 应用案例:在汽车电子系统中,该连接器用于连接电池与车载电器系统,确保电力供应的稳定。
    - 使用建议:避免并联电流超过额定值,以免造成电流不平衡或其他问题。如果确实需要并联大电流,请确保设计无电流不平衡,并留有足够的余量。

    5. 兼容性和支持


    - 兼容性:该连接器与各种标准尺寸的导线和PC板兼容。
    - 支持:JST 提供详尽的技术文档和指导,用户可以参考“终端和连接器使用指南”获取更多信息。JST 还提供技术支持,解答用户疑问。

    6. 常见问题与解决方案


    - 问题1:并联电流超出额定值导致过热。
    - 解决方案:检查电路设计,确保电流平衡,并考虑增加额外的散热措施。
    - 问题2:连接不稳定。
    - 解决方案:确认锁扣是否完全锁定,并检查导线和PC板的安装情况。

    7. 总结和推荐


    - 总体评价:VL 连接器凭借其卓越的电气性能、可靠性以及多样的电路选择,在高电流应用环境中表现出色。
    - 推荐:强烈推荐给需要高性能连接器的工程师和制造商。特别是在汽车、工业控制等领域的应用中,VL 连接器将展现出其独特的价值。
    通过上述分析可以看出,VL 连接器在可靠性、安全性及适应性方面具有显著优势,是市场上极具竞争力的产品之一。

VLP-06V-1参数

参数
排数 2
触头端接 压接
针脚数 6pin
类型 Latch Lock,Plug
颜色 白色
触头类型 Female Socket
紧固类型 -
长*宽*高 19.6mm(长度)*24mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

VLP-06V-1厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VLP-06V-1数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST VLP-06V-1 VLP-06V-1数据手册

VLP-06V-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1732
100+ ¥ 1.8726
500+ ¥ 0.9175
库存: 1217
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 3.17
直接购买
加入购物车
