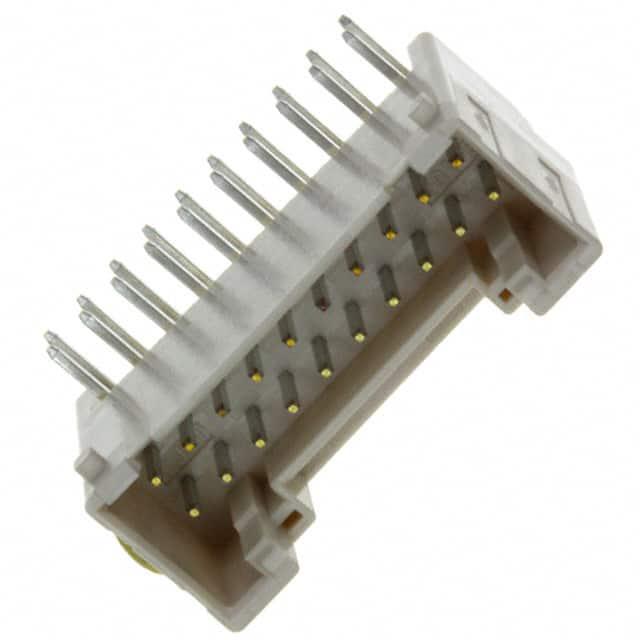

S20B-PUDSS-1 (LF)(SN)

厂牌: JST
产品描述: JST 2.0mm间距20p双排排针 线对板连接器, PUD系列, 直角, 通孔安装
供应商型号:
供应商:
标准整包数: 0
JST 矩形连接器 - 针座 - 公插针 S20B-PUDSS-1 (LF)(SN)

S20B-PUDSS-1 (LF)(SN)概述


    产品简介


    PUD CONNECTOR 是一款专为板对线连接设计的断开式压接连接器,具备2.0毫米间距,适合双排结构。其稳定可靠的电连接特性,即使在振动、夹持或干电路等条件下也能保持正常工作。此外,PUD CONNECTOR 还采用了锁紧结构设计,即便接头被安装在封闭的外壳内,也能轻松解锁。本产品适用于多种应用领域,包括消费电子、通信设备和工业自动化系统。

    技术参数


    - 电流等级: 3 A (交流/直流),适用于AWG #22
    - 电压等级: 250 V (交流/直流)
    - 工作温度范围: -25°C 至 +85°C (包括电气通电时的温度升高)
    - 接触电阻:
    - 初始值:≤ 10 mΩ
    - 环境测试后:≤ 20 mΩ
    - 绝缘电阻: ≥ 1,000 MΩ
    - 耐电压: 800 VAC/分钟
    - 适用导线: 导体尺寸:AWG #28 至 #22
    - 绝缘外径:0.76 mm 至 1.5 mm

    产品特点和优势


    PUD CONNECTOR 具备以下显著特点和优势:
    - 高可靠性接触:确保稳定的电气连接,即使在恶劣环境下也能保持良好的性能。
    - 卓越的操作性能:易于操作和组装,简化安装过程。
    - 安全的锁紧结构:防止意外脱落,确保连接可靠。
    - 颜色识别标记:方便区分不同类型的连接器,提升使用便捷性。

    应用案例和使用建议


    PUD CONNECTOR 在多种应用场景中表现出色,例如在消费电子设备中作为内部连接器,在通信设备中作为信号传输接口,在工业自动化系统中作为设备间的数据交换通道。为了充分发挥其性能,建议:
    - 确保导线正确连接,避免过热或松动。
    - 定期检查连接器是否稳固,以确保长期可靠的运行。
    - 使用适当的工具进行安装和拆卸,避免损坏连接器。

    兼容性和支持


    PUD CONNECTOR 支持与其他标准设备的兼容,可通过制造商的支持和服务获取详细的安装指导和技术文档。建议在购买前联系制造商确认产品的可用性、交货时间和最小订单量。

    常见问题与解决方案


    - 问题一:连接器安装困难。
    - 解决方案:确保所有组件安装正确且未损坏,必要时请参考安装手册或咨询制造商的技术支持。

    - 问题二:电气连接不稳定。
    - 解决方案:检查接触面是否清洁,重新连接并确保锁定到位。
    - 问题三:连接器耐久性差。
    - 解决方案:定期检查连接器状态,及时更换老化或磨损部件,以确保最佳性能。

    总结和推荐


    综上所述,PUD CONNECTOR 是一款高性能的板对线连接器,具备高可靠性、卓越的操作性能和安全的锁紧结构。它适用于广泛的电子设备和系统,且具有良好的兼容性。我们强烈推荐使用 PUD CONNECTOR,尤其是对于那些需要稳定可靠连接的应用场合。

S20B-PUDSS-1 (LF)(SN)参数

参数
针脚数 20pin
间距-配接 2mm
排数 2
排距 2mm
防护等级 -
额定电流 3A
颜色 白色
类型 Header,Latch Holder
触头镀层 - 配接
触头镀层厚度 - 配接 -
长*宽*高 22mm(长度)*12.7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,托盘

S20B-PUDSS-1 (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

S20B-PUDSS-1 (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST S20B-PUDSS-1 (LF)(SN) S20B-PUDSS-1 (LF)(SN)数据手册

S20B-PUDSS-1 (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
